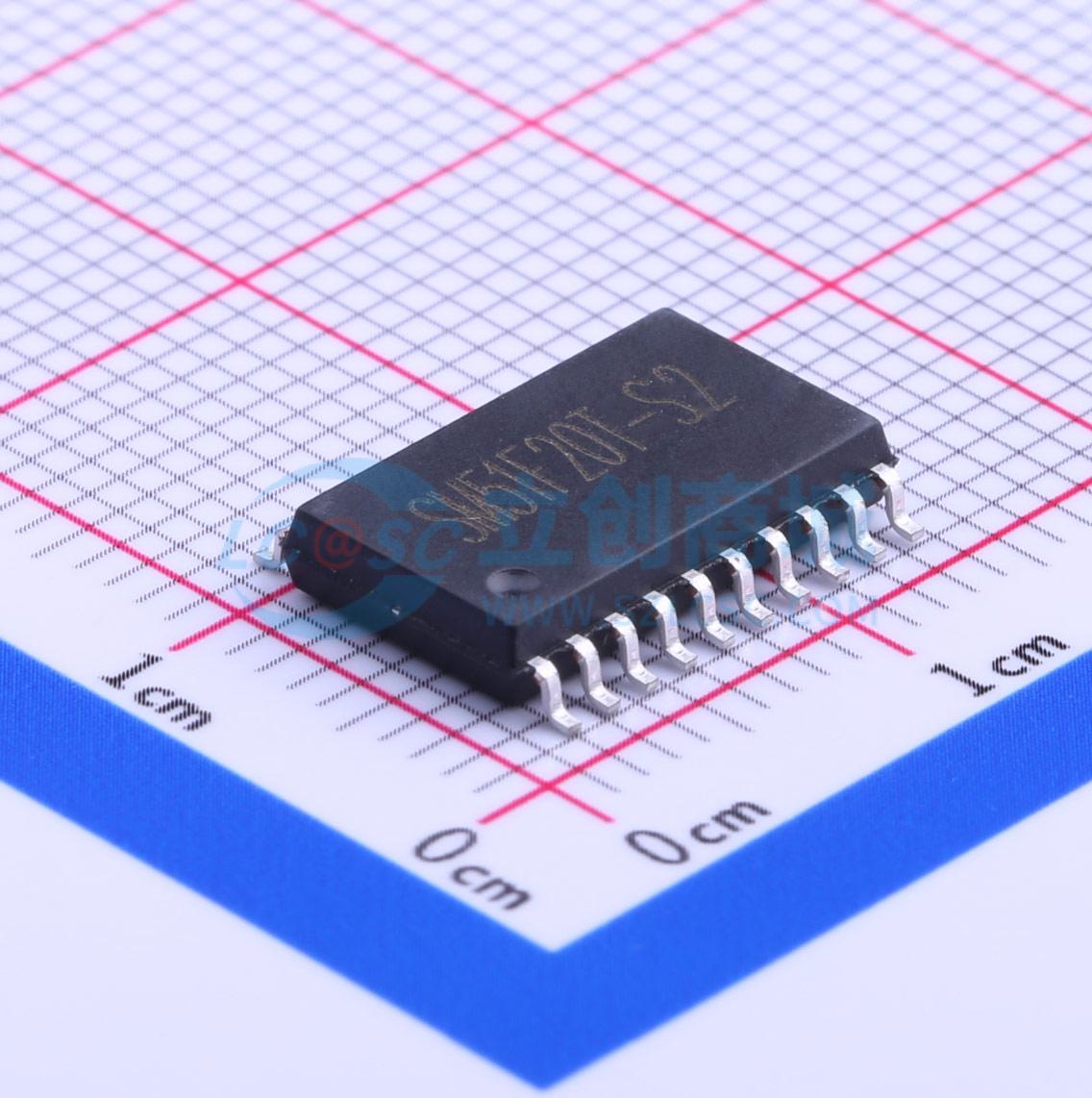

温馨提醒：图片仅供参考，商品以实物为准
SM51F20TS2
1T8051内核触控按键微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM51F20T是一款触摸类51内核FLASH型MCU，内置高精度ADC和VREF，可广泛用于这种小家电应用领域
- 品牌名称
- SINOMICON(中基国威)
- 商品型号
- SM51F20TS2
- 商品编号
- C187846
- 商品封装
- SOP-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.921克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| CPU最大主频 | 16MHz | |
| 程序存储容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 18 | |
| ADC(位数) | 12bit | |
| 工作电压 | 2V~5.5V |
商品概述
芯片采用1T 8051 架构8 位CPU 内核，兼容标准8051 指令集。
商品特性
- 1T 8051 内核，兼容标准8051 指令集
- 内核最高工作频率 16MHz
- 16K 字节MAIN FLASH 程序存储器，支持IAP（应用中自编程）功能（IAP 操作时CPU 暂停运行）
- 512 字节DATA FLASH 数据存储器，支持IAP（应用中自编程）功能（IAP 操作时CPU 暂停运行）
- 核内256 字节SRAM，核外768 字节SRAM
- 内置上电复位POR
- 内置掉电复位BOR，支持4 档掉电检测电压2.1V, 2.5V, 3.7V, 4.2V
- 支持外部复位端口RSTN，低电平复位
- 外部2 - 20MHz 晶体振荡器，支持振荡器停振检测功能
- 内部16MHz 高精度振荡器（出厂校准精度<±1%，全温工作精度 ±2%）
- 内部16KHz 低功耗振荡器
- VDD 工作电压范围 2.0～5.5V
- VREF 工作电压范围 2.6～5.5V
- 工作温度范围 -40～85℃
- 支持IDLE 和SLEEP 两种低功耗模式
- 待机睡眠功耗典型值3uA
- 16KHz 运行功耗典型值25uA
- 16MHz 运行功耗典型值3mA
- 最多支持18 个I/O 端口
- 所有端口支持独立弱上拉和弱下拉控制
- 所有端口支持外部中断功能复用
- 最多支持10 个大电流驱动输出口，最大灌电流80mA
- 15 路触控按键检测器TK
- 4 路16 位定时/计数器TMR
- 3 路边沿捕捉器CAP
- 3 组独立16 位脉宽调制器PWM，每组支持2 个PWM 输出通道
- 1 路IIC 总线控制器，支持3 组分时通信端口
- 1 路SPI 总线控制器
- 1 路UART 收发器，支持4 组分时通信端口
- 内置低电压检测模块LVD
- 12 通道12 位SAR 结构ADC，最高采样率500KHz
- 内置多档可选高精度参考电压VREF（出厂校准精度 <±10mV）
- 封装SOP20/DIP20/SSOP20/SOP16/DIP16/QFN20
