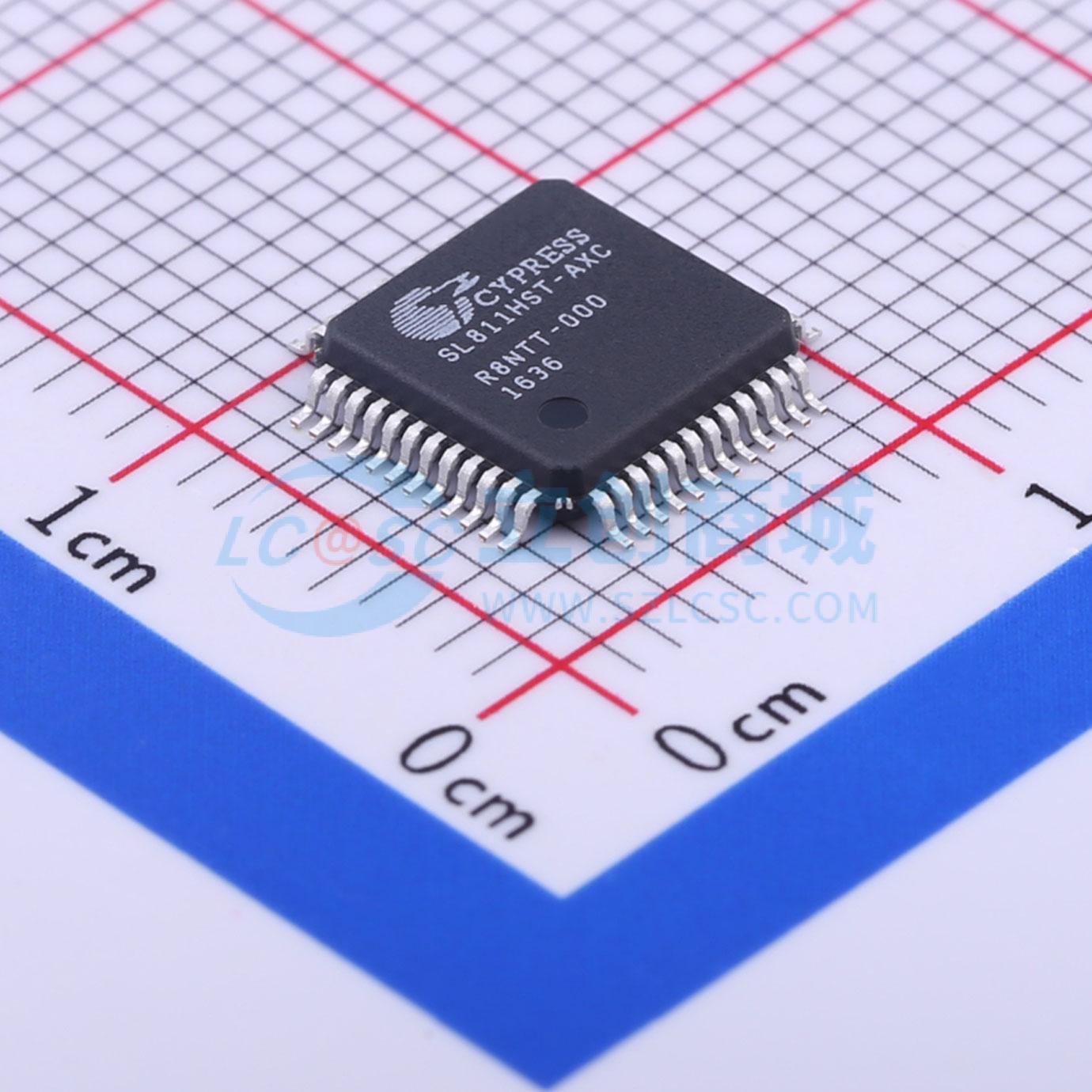

温馨提醒：图片仅供参考，商品以实物为准
SL811HST-AXC
SL811HST-AXC
- 描述
- 芯片 USB主控器 48MHZ 控制器系列/系列: (暂无信息) 输入/输出数: 8 数字芯片封装形式: TQFP 针脚数: 48 存储器容量, RAM: 256KB 处理器速度: 48MHz 周边器件: DMA 嵌入式接口类型: USB 工作温度最小值: 0°C 工作温度最高值: 70°C SVHC(高度关注物质): No SVHC (19-Dec-2012) 工作温度范围: 0°C 至 +70°C 振荡器类型: 外部
- 商品型号
- SL811HST-AXC
- 商品编号
- C19131
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| RAM容量 | 256Byte | |
| I/O数量 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | 0℃~+65℃ |
商品概述
SL811HS 是一种嵌入式USB主机/从控制器，能够以全速或低速进行通信。SL811HS可以与微处理器、微控制器、DSP或直接与多种总线（如ISA、PCMCIA等）接口。SL811HS USB主机控制器符合USB 1.1规范。
SL811HS集成了USB串行接口功能以及内部的全速或低速收发器。SL811HS支持并在12 Mbps下工作于USB全速模式，或者在1.5 Mbps下工作于低速模式。当处于主机模式时，SL811HS作为主控，控制USB总线及其连接的设备。而在外设模式下，也称为从设备模式，SL811HS可操作为多种全速或低速设备。
SL811HS的数据端口和微处理器接口提供了8位数据路径I/O或DMA双向传输，并支持中断，以便轻松地与标准微处理器或微控制器（如Motorola或Intel CPU等）接口。SL811HS具有256字节的内部RAM，用于控制寄存器和数据缓冲区。
可用的无铅封装是48引脚（SL811HST-AXC）封装。所有封装都在3.3 VDC下工作。I/O接口逻辑耐5V电压。
商品特性
- 市场上首款具有标准微处理器总线接口的嵌入式系统USB主/从控制器
- 支持全速（12 Mbps）和低速（1.5 Mbps）USB传输，适用于主模式和从模式
- 符合USB 1.1规范的全速和低速要求
- 可在软件控制下作为单个USB主机或从机运行
- 自动检测低速或全速设备
- 8位双向数据端口I/O（从模式下支持DMA）
- 内置SIE和USB收发器
- 内置单根HUB支持
- 256字节内部SRAM缓冲区
- 乒乓缓冲区以提高性能
- 支持12 MHz或48 MHz晶振或振荡器（内置DPLL）
- 5 V兼容接口
- 支持挂起/恢复、唤醒和低功耗模式
- 自动生成SOF和CRC5/16
- 自动地址递增模式，节省内存读写周期
- 提供包含源代码驱动程序的开发套件
- 3.3 V电源，0.35微米CMOS技术
- 提供48引脚TQFP封装
