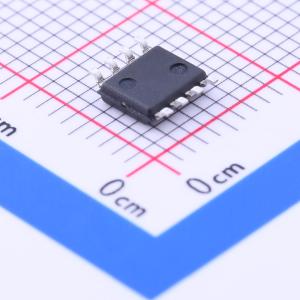

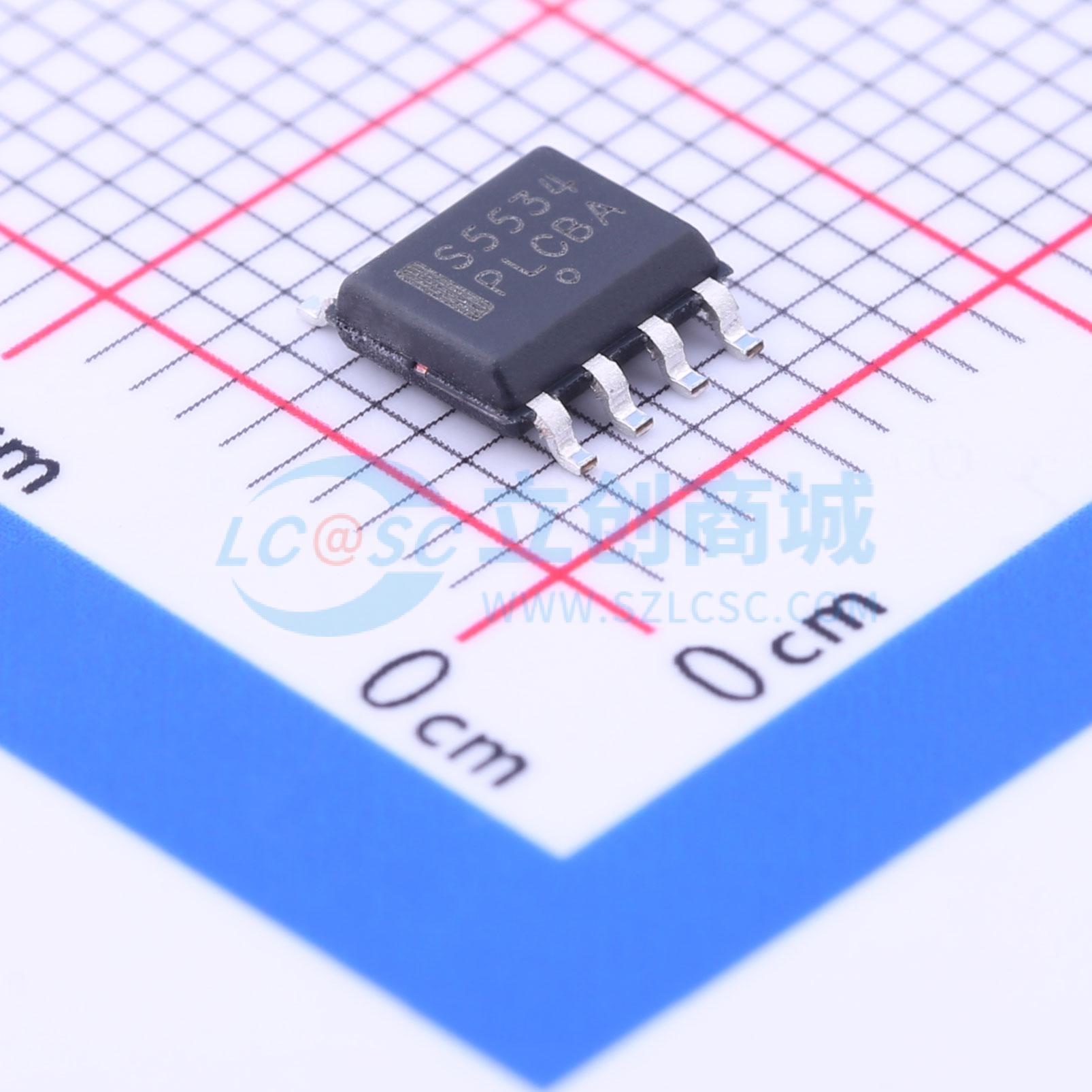

温馨提醒：图片仅供参考，商品以实物为准
SA5534ADG
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20nA | |
| 噪声密度(eN) | 4nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | 5nA/℃ | |
| 静态电流(Iq) | 4mA | |
| 输出电流 | 38mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -20V~-3V；3V~20V |
商品概述
NE/SA/SE5534/5534A 是单通道高性能低噪声运算放大器。与其他运算放大器（如 TL083）相比，它们具有更好的噪声性能、更高的输出驱动能力，以及显著更高的小信号带宽和功率带宽。 这使得这些器件特别适用于高质量和专业音频设备、仪器仪表和控制电路以及电话信道放大器。这些运算放大器内部进行了补偿，可实现等于或大于 3 的增益。对于各种应用（单位增益放大器、容性负载、压摆率、低过冲等），可使用外部补偿电容优化频率响应。
商品特性
- 小信号带宽：10 MHz
- 输出驱动能力：在 V_S = ±18 V 时为 600 Ω、10 V_RMS
- 输入噪声电压：4 nV/√Hz
- 直流电压增益：100000
- 交流电压增益：在 10 kHz 时为 6000
- 功率带宽：200 kHz
- 压摆率：13 V/μs
- 宽电源电压范围：± 3.0 至 ± 20 V
- 提供无铅封装
应用领域
- 音频设备
- 仪器仪表和控制电路
- 电话信道放大器
- 医疗设备
