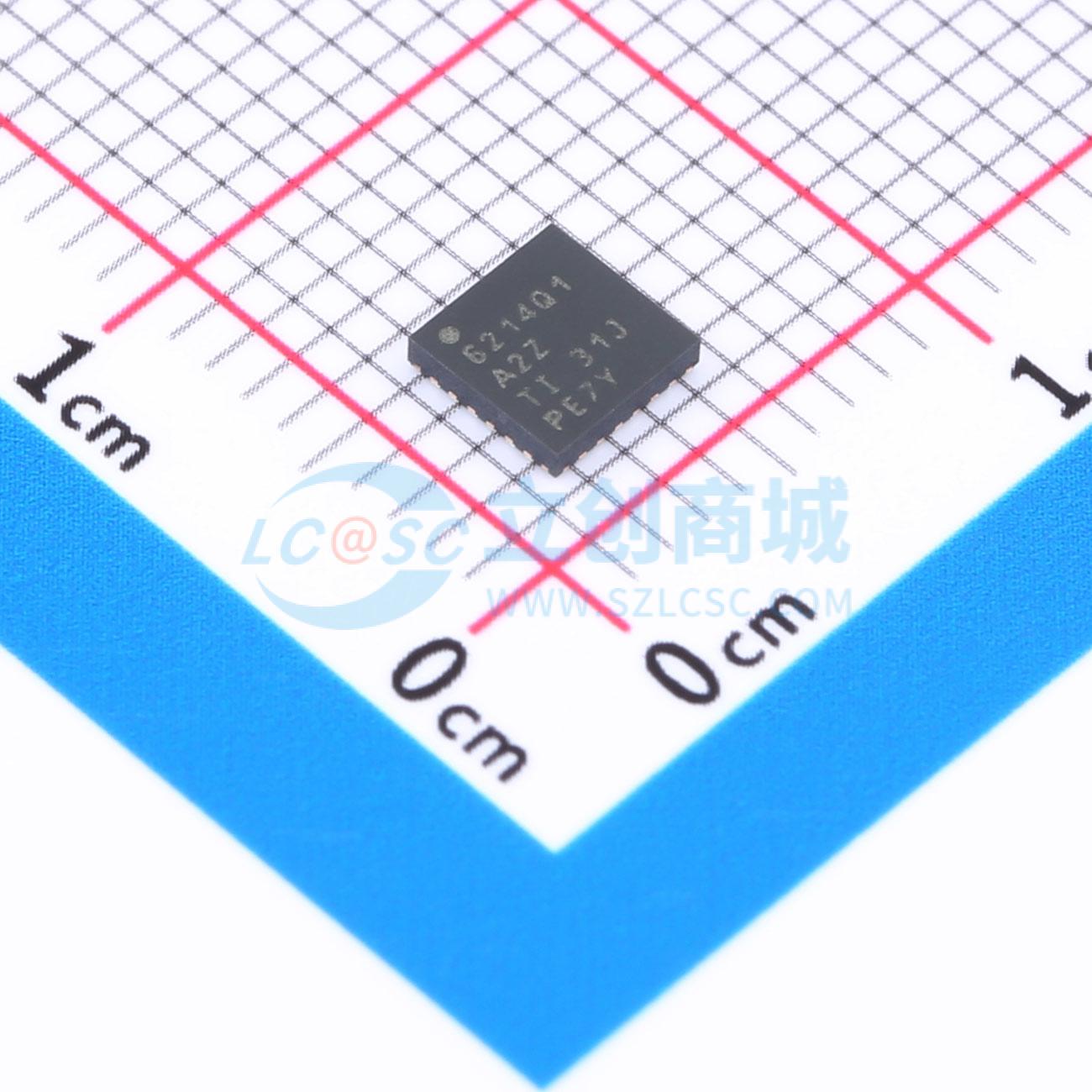

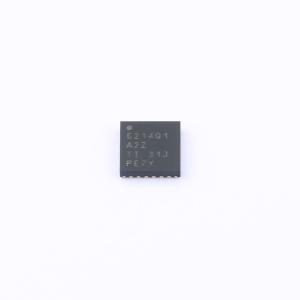

CDCE6214TWRGERQ1

CDCE6214-Q1 是一款适合汽车应用的四通道、超低功耗、中级抖动时钟发生器，可生成五个在各种驱动器模式之间可选的独立时钟输出。输入源可以是单端或差分输入时钟源，也可以是晶振。CDCE6214-Q1 具有一个分数 N PLL，可在任何输入频率下合成不相关的基础频率。CDCE6214-Q1 可通过 I2C 接口进行配置。无串行接口时，可以在引脚模式下将 GPIO 引脚用于对产品进行独特配置。 片上 EEPROM 可用于更改配置，通过引脚可预选配置。该器件可提供频率裕量选项和无干扰运行功能，以支持系统设计验证测试 (DVT) 和以太网音频/视频桥接 (eAVB)。通过将分数反馈分频器转为 DCO 模式，任何输出通道上均可使用精细频率裕量。 内部电源调节功能可提供出色的电源纹波抑制 (PSRR)，从而降低供电网络的成本和复杂性。模拟和数字核心块由 1.8V、2.5V 或 3.3V±5% 电源供电运行，输出块由 1.8V、2.5V 或 3.3V±5% 电源供电运行。 CDCE6214-Q1 采用小外形封装，具有超低功耗，可根据单个基准实现高性能时钟树。工厂和用户可编程的 EEPROM 特性使得 CDCE6214-Q1 成为一款低功耗、方便易用、瞬时启动的时钟器件。

• 符合面向汽车应用的 AEC-Q100 标准– 温度等级 2: -40°C 至 +105°C
• 提供功能安全，可帮助进行功能安全系统设计的文档
• 通过 RMS 抖动和杂散（12kHz – 20MHz，Fout >100MHz）可将高性能、低功耗分数 N PLL 配置如下：
  • 整数模式：差分输出典型值 350fs，最大值 600fs；LVCMOS 输出典型值 1.05ps，最大值 1.5ps
  • 分数模式：差分输出典型值 1.7ps，最大值 2.1ps；LVCMOS 输出典型值 2.0ps，最大值 4.0ps
• 支持有 SSC 的 PCIe Gen1/2/3/4 和无 SSC 的 Gen1/2/3/4/5
• 内部 VCO 频率范围为 2.335GHz 至 2.625GHz
• 典型功耗：4 输出通道为 65mA，单输出通道为 23mA
• 通用时钟输入、两个用于提供冗余支持的基准输入– 差分交流耦合或 LVCMOS：10MHz 至 200MHz；晶振：10MHz 至 50MHz
• 灵活的输出时钟分配：
  • 4 通道分频器：多达 5 个独特输出频率，范围为 24kHz 至 328.125MHz
  • OUT0 – OUT4 引脚具有类似 LVDS、LP-HCSL 或 LVCMOS 输出
• 无毛刺输出分频器切换和输出通道同步
• 通过 GPIO 和寄存器实现独立输出使能端
• 频率裕量选项，DCO 模式：频率以 10ppb 或更小的阶跃幅度递增/递减
• 完全集成的可配置环路带宽：100kHz 至 1.6MHz
• 可配置 GPIO 和灵活配置选项– 兼容 I²C 的接口：频率高达 400kHz
• 具有两个页面和外部选择引脚的集成 EEPROM，可现场编程
• 支持 100Ω 系统
• 电磁辐射低
• 小尺寸：24 引脚 VQFN (4mm×4mm)

• PCIe 第 1 至 5 代时钟
• 高级驾驶辅助系统 (ADAS) - 传感器融合
• 信息娱乐和仪表组 - 汽车音响主机 - eAVB
• 数据中心和企业计算、PC 与笔记本电脑
• 企业机器 - 多功能打印机
• 测试和测量、手持设备
