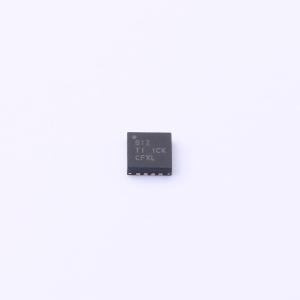

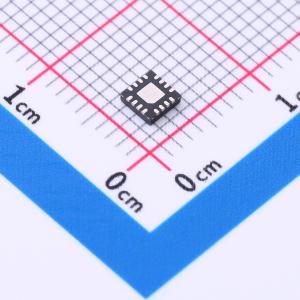

温馨提醒：图片仅供参考，商品以实物为准

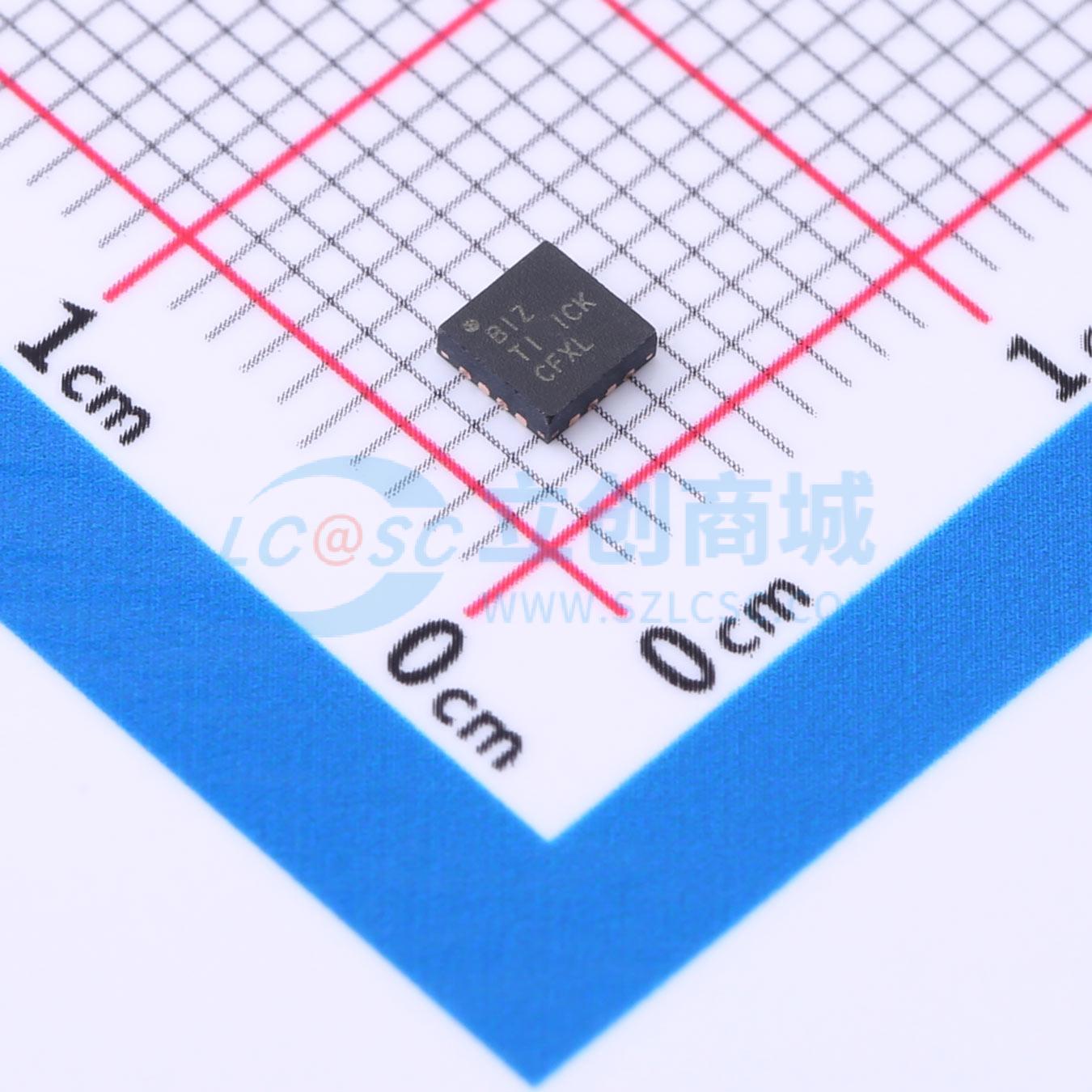

TPS60230RGTR

带有PWM亮度控制的白色LED电荷泵电流源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS60230 采用 3x3 QFN 封装、用于白光 LED 背光的 5 通道、电流调节型 125mA 电荷泵
品牌名称: TI(德州仪器)
商品型号: TPS60230RGTR
商品编号: C1848364
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

TPS60230 升压充电泵针对背光彩色显示器应用中的白光LED供电进行了优化。该器件为每个LED提供由外部电阻设置的恒定电流。供电电压范围为2.7 V至6.5 V，非常适合所有由单个锂离子电池或三到四个镍镉、镍氢或碱性电池供电的应用。对于3.1 V至6.5 V的输入电压范围，TPS60230可以为每个LED提供高达25 mA的电流，总电流可达125 mA。通过采用1X/1.5X分段转换技术结合极低压降电流源，实现了高效率。此外，电流控制的电荷泵确保了低输入电流纹波和电磁干扰。只需两个外部1 μF和两个0.47 μF电容即可构建一个完整的小型低成本电源解决方案。TPS60230的工作频率为1 MHz，并采用小型16引脚QFN（RGT）封装，以最大限度地减少电路板空间占用。

商品特性

通过0.4%匹配的稳压输出电流驱动多达5个LED，每个25毫安
通过PWM控制信号进行LED亮度控制
通过1x和1.5x模式实现高效率分式转换
1 MHz开关频率
2.7 V至6.5 V工作输入电压范围
内部软启动限制浪涌电流
低输入纹波和低电磁干扰
过流和过温保护
带有迟滞的欠压锁定
超小3mm x 3mm QFN封装

应用领域

白色LED背光用于手机、智能手机、PDA、手持PC、数码相机和摄像机的彩色显示屏
关键背光

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~6.5V
	开关频率	1MHz
	通道数	5
	输出电流	25mA

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	电荷泵
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	4‰
