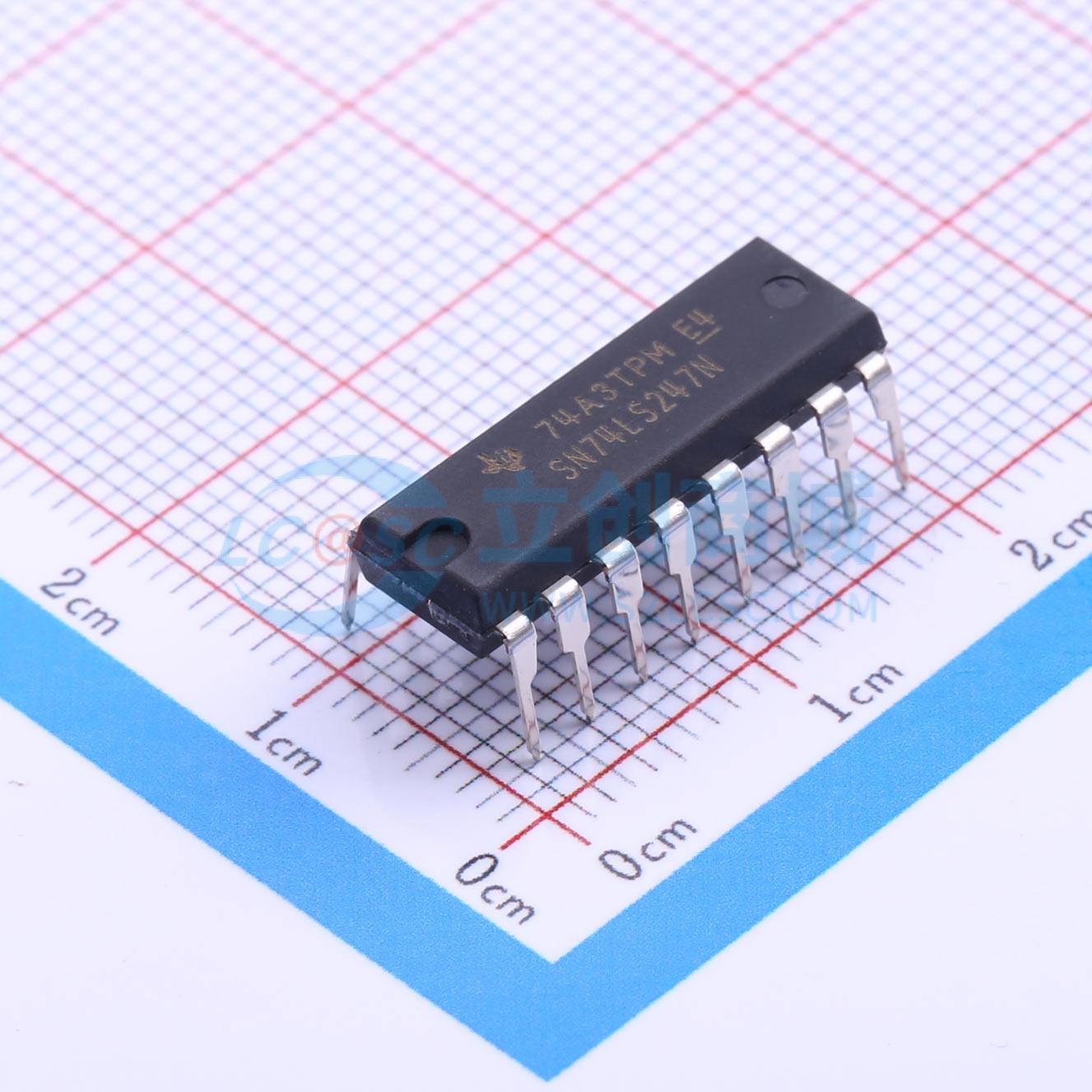

温馨提醒：图片仅供参考，商品以实物为准
SN74LS247N
BCD-七段译码器/驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LS247 BCD 到 7 段解码器/驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS247N
- 商品编号
- C182327
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 24mA | |
| 工作温度 | 0℃~+70℃ | |
| 耗散功率(Pd) | 35mW |
商品特性
- 集电极开路输出：直接驱动指示器
- 内部上拉电阻消除对外部电阻的需求
- 灯测试功能
- 前导/后导零抑制
- 所有电路类型均具备灯强度调制功能
- '246、'247 和 'LS247 具有用于直接驱动指示器的低电平有效输出
- 'LS248 具有用于驱动灯缓冲器的高电平有效输出
- 所有电路均具有全波纹消隐输入/输出控制和灯测试输入
- 所有这些电路都包含自动前导和/或后导零消隐控制（RBl 和 RBO）
- 所有类型都包含一个可覆盖的消隐输入（Bl），可用于通过脉冲控制灯强度或禁止输出
- 输入和输出完全兼容 TTL 逻辑输出
- 54 系列和 54LS 系列器件的工作温度范围为 -55℃ 至 125℃
- 74 系列和 74LS 系列器件的工作温度范围为 0℃ 至 70℃
应用领域
- 驱动指示器
- 试灯功能
- 前导/后导零压缩
