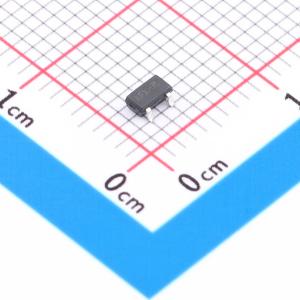

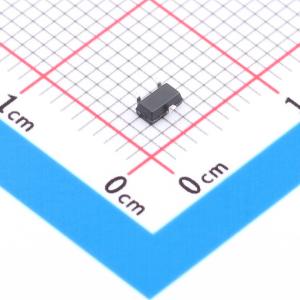

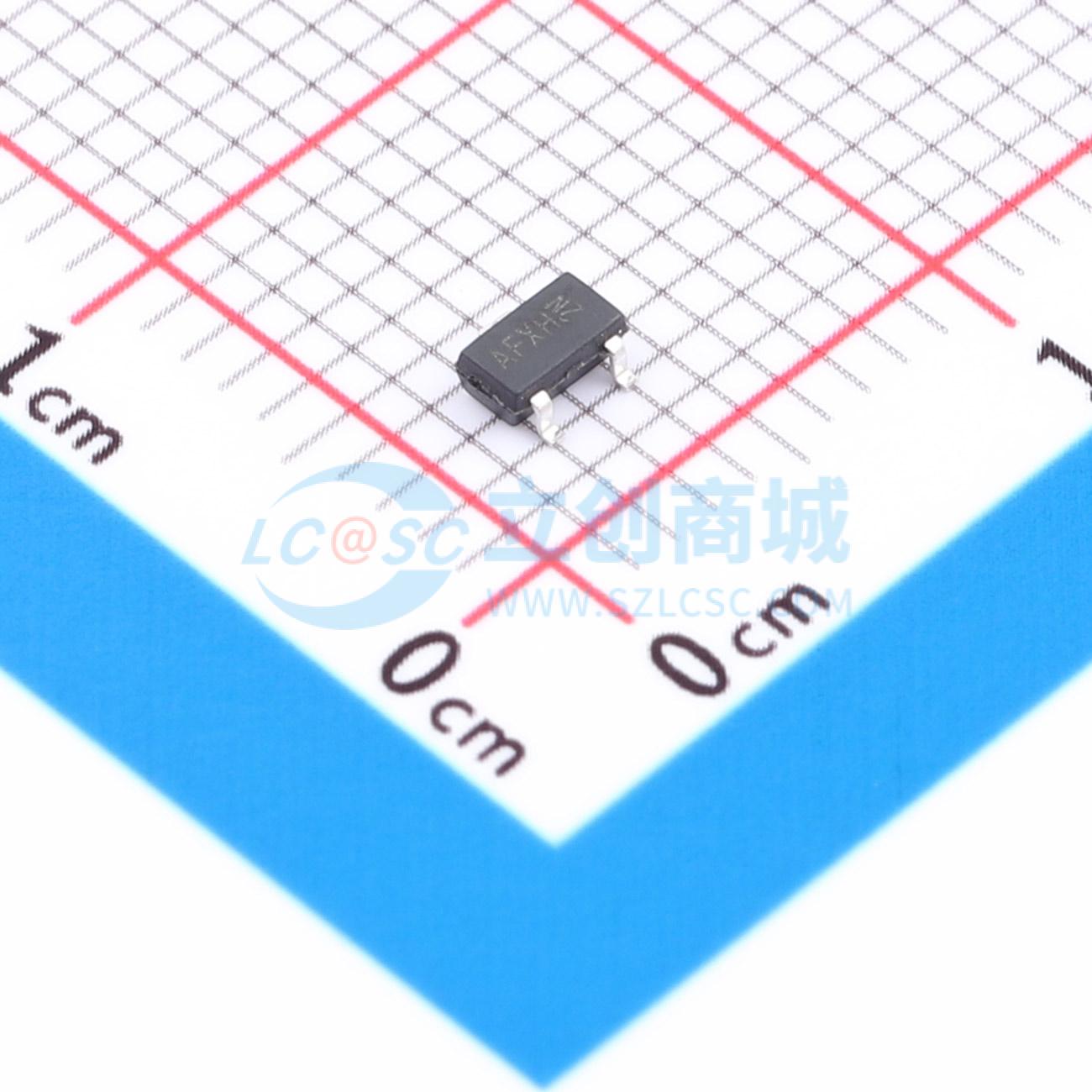

AO3415-JSM实物图
  • AO3415-JSM商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AO3415-JSM

1个P沟道 耐压:20V 电流:4.2A

描述
广泛应用于充电器、电源转换及各类电子设备中,实现高效能、稳定可靠的功率控制。
品牌名称
JSMSEMI(杰盛微)
商品型号
AO3415-JSM
商品编号
C18190308
商品封装
SOT-23​
包装方式
编带
商品毛重
0.057克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)4.2A
导通电阻(RDS(on))110mΩ@1.5V
耗散功率(Pd)1.5W
阈值电压(Vgs(th))1V@250uA
属性参数值
栅极电荷量(Qg)-
输入电容(Ciss)989pF@10V
反向传输电容(Crss)75.5pF
工作温度-55℃~+150℃
类型P沟道
输出电容(Coss)-

商品概述

AM2321P是一款P沟道逻辑增强型功率场效应晶体管,采用高单元密度先进沟槽技术制造。 这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用,以及需要在超小外形表面贴装封装中实现低在线功率损耗的场景。

商品特性

  • -20V/-4.3A,RDS(ON) = 30mΩ(典型值)@VGS~~- 4.5V
  • -20V/-3.5A,RDS(ON) = 40mΩ(典型值)@VGS = -2.5V
  • -20V/-2.0A,RDS(ON) = 56mΩ(典型值)@VGS = -1.8V
  • -20V/-1.0A,RDS(ON) = 85mΩ(典型值)@VGS = -1.5V
  • 超低RDS(ON)的超高设计
  • 出色的导通电阻和最大直流电流能力
  • 完全符合RoHS标准
  • SOT23-3封装设计
  • P沟道

应用领域

  • 电源管理-便携式设备-DC/DC转换器-负载开关-数码相机-LCD显示器逆变器

数据手册PDF
