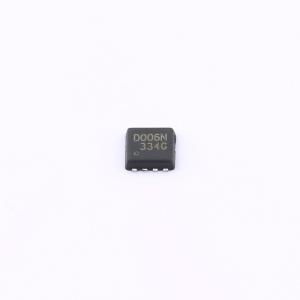

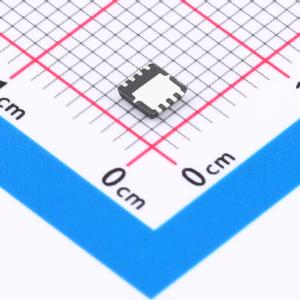

温馨提醒：图片仅供参考，商品以实物为准
TMN4080DF
1个N沟道 耐压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,40V,80A,4.2mΩ@10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TMN4080DF
- 商品编号
- C18186784
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.07945克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 7mΩ@4.5V | |
| 耗散功率(Pd) | 52W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 3.6nF | |
| 反向传输电容(Crss) | 230pF | |
| 工作温度 | - | |
| 类型 | - | |
| 输出电容(Coss) | 400pF |
商品特性
- VDS = 40V,ID = 80A
- 当VGS = 10V时,RDS(ON) = 4.2mΩ(典型值)
- 100%进行了单脉冲雪崩耐量测试
- 100%进行了栅极电阻测试
- 封装形式:DFN3x3 8L
- 丝印标识:80N04或006
应用领域
-负载开关-脉冲宽度调制
