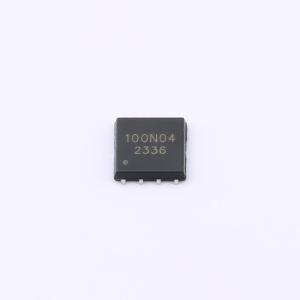

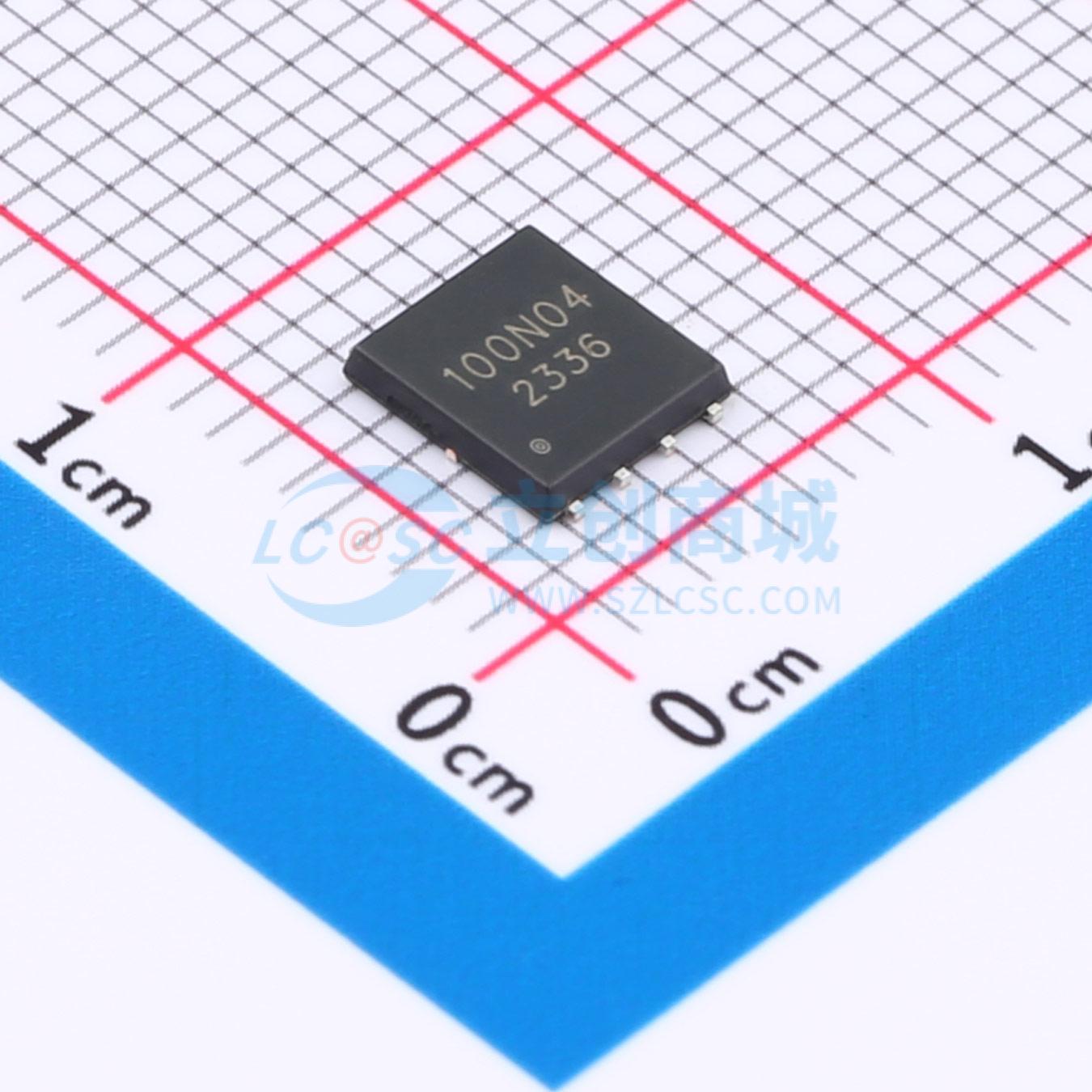

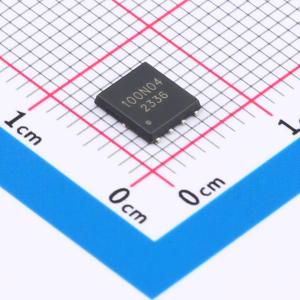

温馨提醒：图片仅供参考，商品以实物为准
TMN40100NF
耐压:40V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,40V,100A,4.2mΩ@10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TMN40100NF
- 商品编号
- C18186787
- 商品封装
- DFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.14025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 4.2mΩ@10V | |
| 耗散功率(Pd) | 83W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 3.58nF | |
| 反向传输电容(Crss) | 220pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 380pF |
商品概述
-低漏源导通电阻(RDS(ON))-符合RoHS标准且无卤
商品特性
- VDS = 40V,ID = 100A
- RDS(ON) = 4.2mΩ(典型值)@ VGS = 10V
- 100% 进行了单脉冲雪崩耐量测试
- 100% 进行了栅极电阻测试
应用领域
-负载开关-脉冲宽度调制
