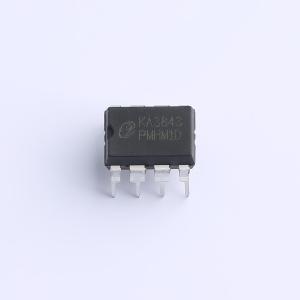

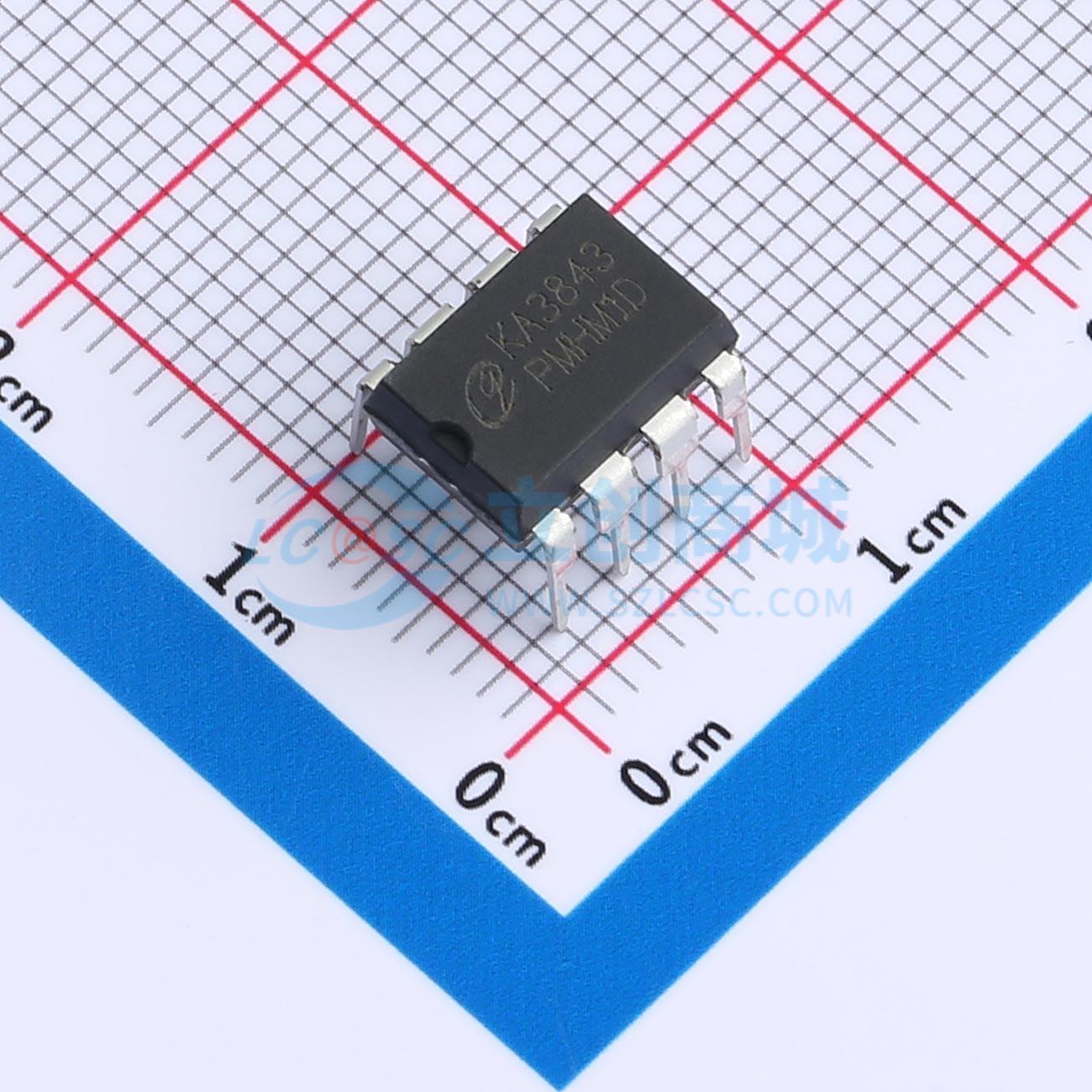

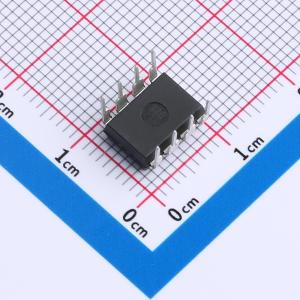

KA3843C
电流型脉宽调制器
- 描述
- KA3843C 是专为离线和DC-DC 开关电源应用设计的恒频电流型PWM 控制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高增益误差放大器、电流传感比较器和适合作功率MOSFET 驱动用的大电流推挽输出级以及单周期回滞式限流欠压锁定、死区可调、单脉冲计数拴锁等保护电路。KA3843C 采用DIP8 或SOP8 形式封装。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- KA3843C
- 商品编号
- C18184956
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.89525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7.8V~30V | |
| 开关频率 | 47kHz~57kHz | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 96% | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | 0℃~+70℃ | |
| 工作模式 | PWM 调制 |
商品概述
KA3843C 是专为离线和DC-DC 开关电源应用设计的恒频电流型PWM 控制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高增益误差放大器、电流传感比较器和适合作功率MOSFET 驱动用的大电流推挽输出级以及单周期回滞式限流欠压锁定、死区可调、单脉冲计数拴锁等保护电路。KA3843C 采用DIP8 或SOP8 形式封装。
商品特性
- 起动电流小（< 0.5mA）
- 自动前馈补偿
- 具有徊滞特性的欠压锁定
- 最大占空比箝制
- 工作频率可达500kHz
