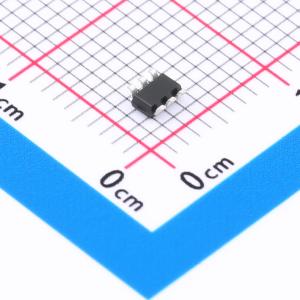

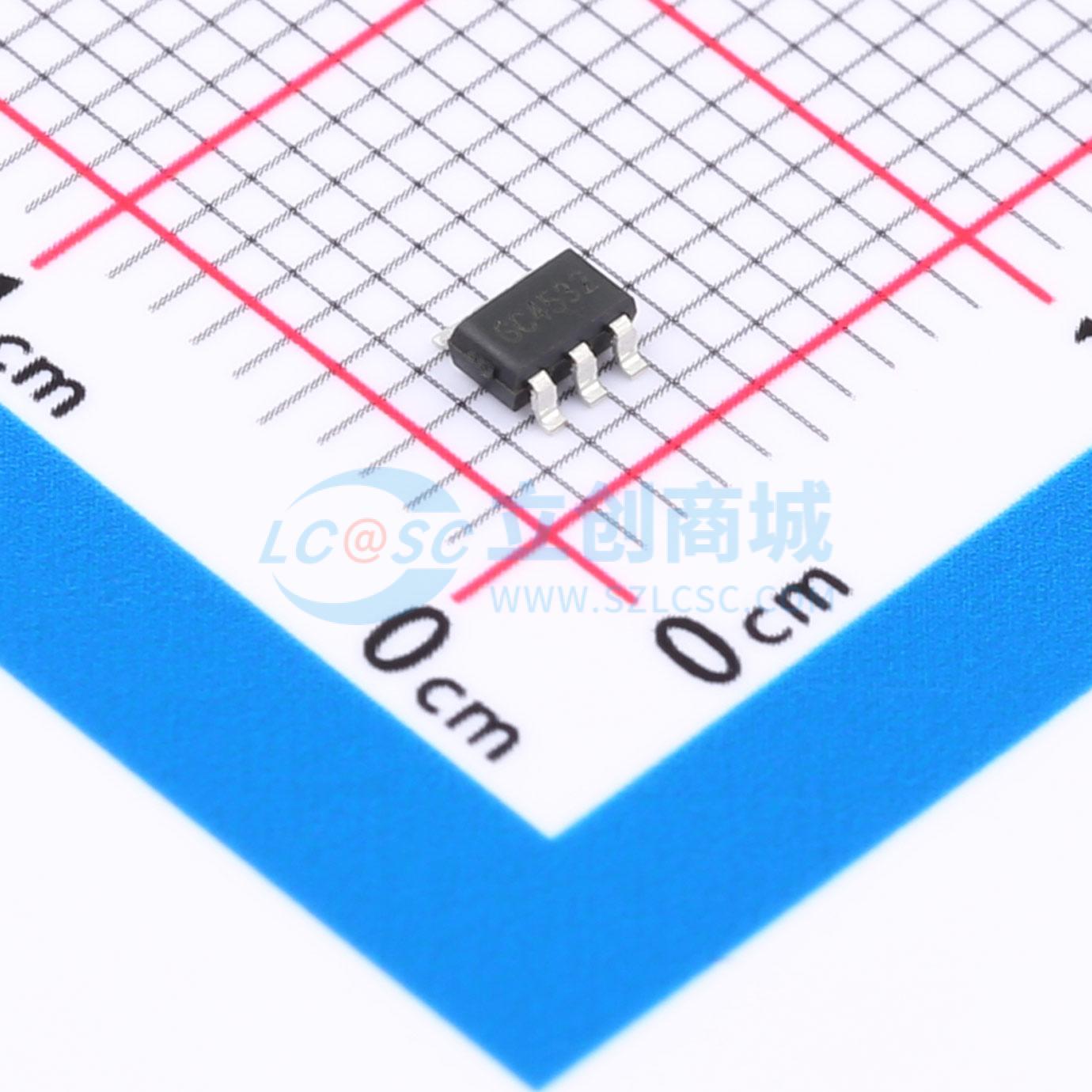

GC4532
原边控制高精度恒压/恒流PWM控制器
- 描述
- GC4532是一个高精度恒压/恒流PWM控制电路集成芯片，主要应用于小功率AC/DC充电器和电源适配器中，该芯片是基于原边检测和调整的控制器，因此在应用时无需TL431和光耦。芯片内置了恒流/恒压两种控制方式。在恒流控制时，恒流值和输出功率可以通过CS引脚的限流电阻Rs设定。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- GC4532
- 商品编号
- C18184957
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.046467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 55kHz~65kHz | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒流模式(CC)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；软启动 | |
| 工作温度 | -10℃~+85℃ | |
| 工作模式 | DCM | |
| 反馈方式 | 原边反馈 |
商品概述
GC4532是一个高精度恒压/恒流PWM控制电路集成芯片，主要应用于小功率AC/DC充电器和电源适配器中，该芯片是基于原边检测和调整的控制器，因此在应用时无需TL431和光耦。芯片内置了恒流/恒压两种控制方式。在恒流控制时，恒流值和输出功率可以通过CS引脚的限流电阻Rs设定。在恒压控制时，芯片在INV脚采样辅助绕组的电压，从而调整输出，还采用了多种模式的控制方式，既保证了芯片的高性能和高精度，又保证了高效率。此外，通过内置的线损补偿电路保证了较高的输出电压精度。
GC4532具有软启动功能，同时针对各种故障设计了一系列完善的保护措施，包括逐周期电流限制、过压保护（OVP）、电源钳位和欠压锁定功能。此外，芯片内部集成了频率抖动和软启功能保证芯片有良好的EMI特性。
GC4532是一款低成本、高性价比的脉宽调制控制器，适用于离线式小功率AC/DC电池充电器和电源适配器。它采用原边控制方式，因此不需要TL431和光耦。GC4532应用于工作在非连续模式下的反激式系统中，内置的次级恒压采样电路能够提供高精度恒流/恒压控制，很好地满足大多数电源适配器和充电器的要求。
商品特性
- 恒压和恒流精度可达5%
- 原边控制模式，无需TL431和光耦
- 非连续模式下的反激拓扑
- 具有软启动功能
- 内置前沿消隐电路(LEB)
- 恒压恒流调节可编程
- 恒流和输出功率可调
- 内置次级电压采样控制器
- 可调式线损补偿
- 基于系统稳定性的保护功能：欠压锁定与滞后、逐周期电流限制、过压保护和电源箝位
应用领域
- 手机/数码摄像机充电器
- 小功率电源适配器
- PC、电视等辅助电源
- 线性调节器/RCC替代
