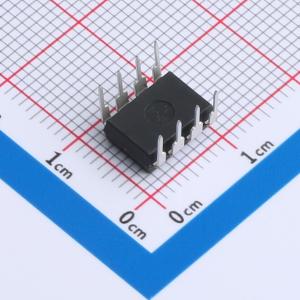

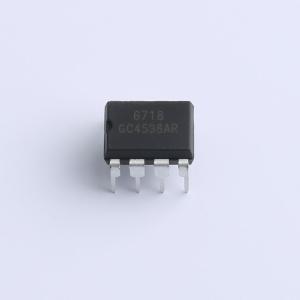

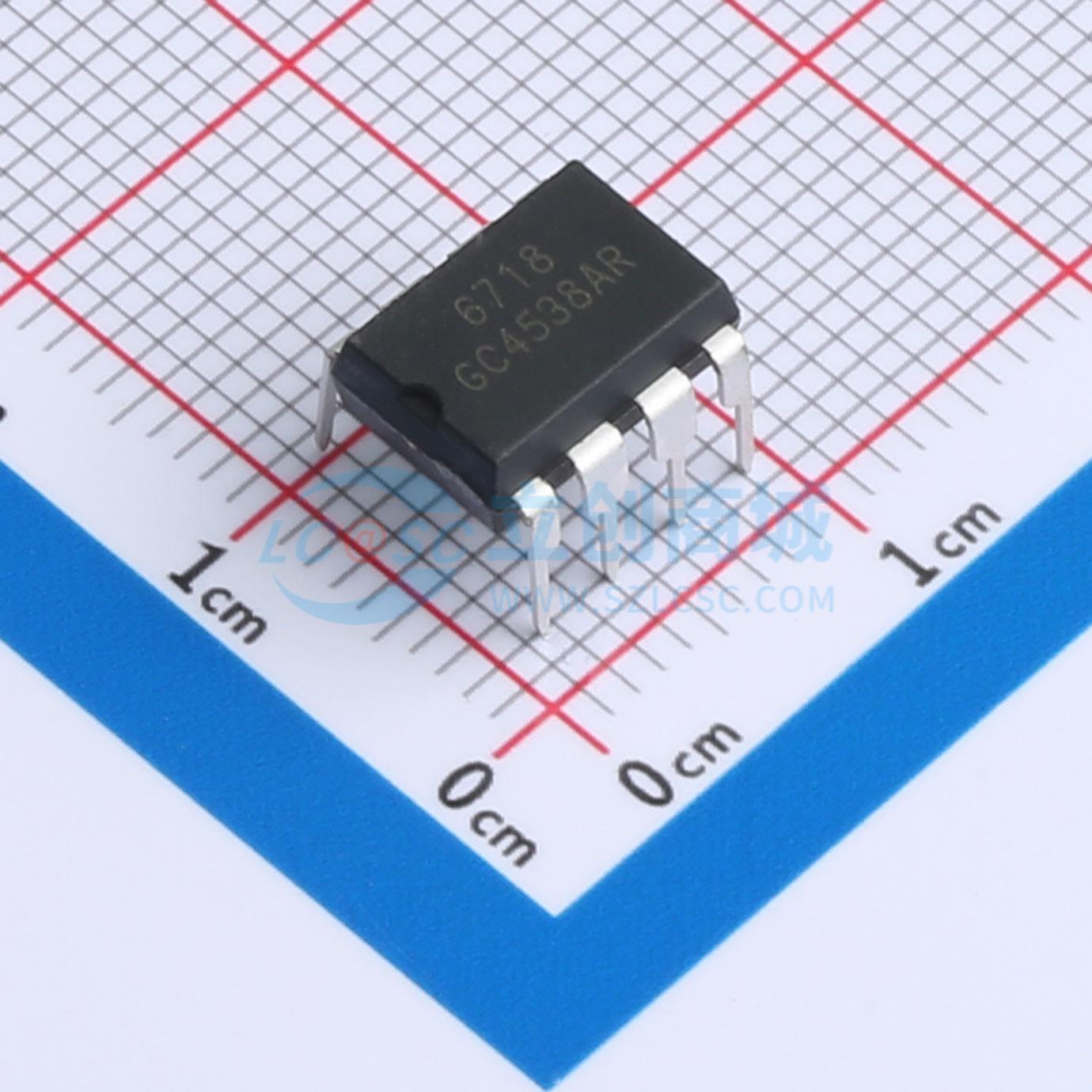

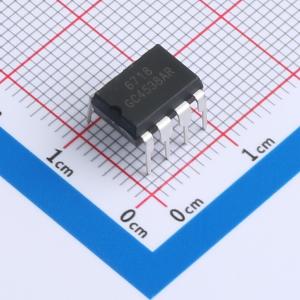

GC4538
原边控制高精度恒压/恒流PWM控制器
- 描述
- GC4538是一个高精度恒压/恒流PWM控制电路集成芯片，主要应用于小功率AC/DC充电器和电源适配器中，该芯片是一款基于原边检测和调整的控制器，因此在应用时无需TL431和光耦。芯片内置了恒流/恒压两种控制方式。在恒流控制时，恒流值和输出功率可以通过CS引脚的限流电阻Rs设定。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- GC4538
- 商品编号
- C18184958
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 开关频率 | 66kHz~78kHz | |
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -10℃~+85℃ | |
| 工作模式 | DCM | |
| 反馈方式 | 原边反馈 |
商品概述
GC4538是一个高精度恒压/恒流PWM控制电路集成芯片，主要应用于小功率AC/DC充电器和电源适配器中，该芯片是一款基于原边检测和调整的控制器，因此在应用时无需TL431和光耦。芯片内置了恒流/恒压两种控制方式。在恒流控制时，恒流值和输出功率可以通过CS引脚的限流电阻Rs设定。在恒压控制时，芯片在INV脚采样辅助绕组的电压，从而调整输出。在恒压控制时还采用了多种模式的控制方式，这样既保证了芯片的高性能和高精度，又保证了高效率。此外，通过内置的线损补偿电路保证了较高的输出电压精度。GC4538具有软启动功能，同时为了保证芯片正常工作特针对各种故障设计了一系列完善的保护措施，包括逐周期电流限制、峰值电流限制、过温保护(OTP)、过压保护（OVP）、电源钳位和欠压锁定功能。此外，芯片内部集成了频率抖动和软启启动功能保证芯片有良好的EMI特性。GC4538采用DIP8封装形式。
商品特性
- 恒压和恒流精度可达5%
- 原边控制模式，无需TL431和光耦
- 非连续模式下的反激拓扑
- 具有软启动功能
- 内置前沿消隐电路(LEB)
- 恒压恒流控制
- 恒流和输出功率可调
- 内置次级电压采样控制器
- 内置650V MOSFET
- 可调式线损补偿
- 基于系统稳定性的保护功能：欠压锁定、逐周期电流限制、峰值电流限制、过压保护和电源箝位
应用领域
- 手机/数码摄像机充电器
- 小功率电源适配器
- 线性调节器/替代RCC变换器
- TV、PC等辅助电源
