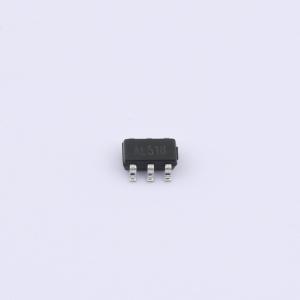

温馨提醒：图片仅供参考，商品以实物为准

GC6291

1MHz,2.5A电流模式PWM的升压转换器

描述: GC6291是一款电流模式的升压型DC-DC转换器,内置0.2Ω,2.5A,16V功率MOSFET。具有1.0MHz的固定PWM频率,可调输出电压可达12V,支持过温保护和可调式过电流保护。封装形式为SOT23-6L。
品牌名称: Gcore(扬州国芯)
商品型号: GC6291
商品编号: C18184960
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.048233克(g)

商品参数

商品概述

GC6291是电流模式的升压型DC-DC转换器。PWM电路内置0.2Ω功率MOSFET，使该稳压器高节能。内部补偿网络也最大限度地减少了多达6个外部元件。误差放大器的正相输入端连接到一个0.6V的精确参考电压和内部软启动功能，可以减少浪涌电流。GC6291可用SOT23-6L的封装，并节省了PCB上的空间为其它应用方面。

商品特性

可达12V的可调输出
内部固定PWM频率：1.0MHz
精密反馈参考电压：0.6V（±2%）
内部有0.2Ω，2.5A，16V功率MOSFET
关断电流：0.1μA
过温保护
过压保护
可调式过电流保护：0.5A~2.5A
封装形式：SOT23-6L

应用领域

充电器
液晶显示器
数码相机
手持设备
便携式产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.6V~6V
	输出电压	600mV~12V
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	190uA
	开关管(内置/外置)	内置
	输出类型	可调
