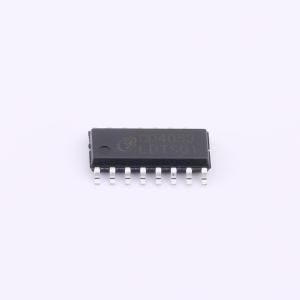

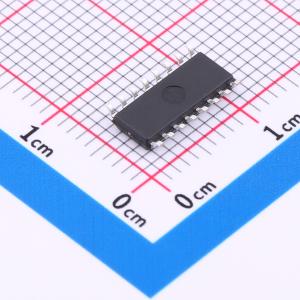

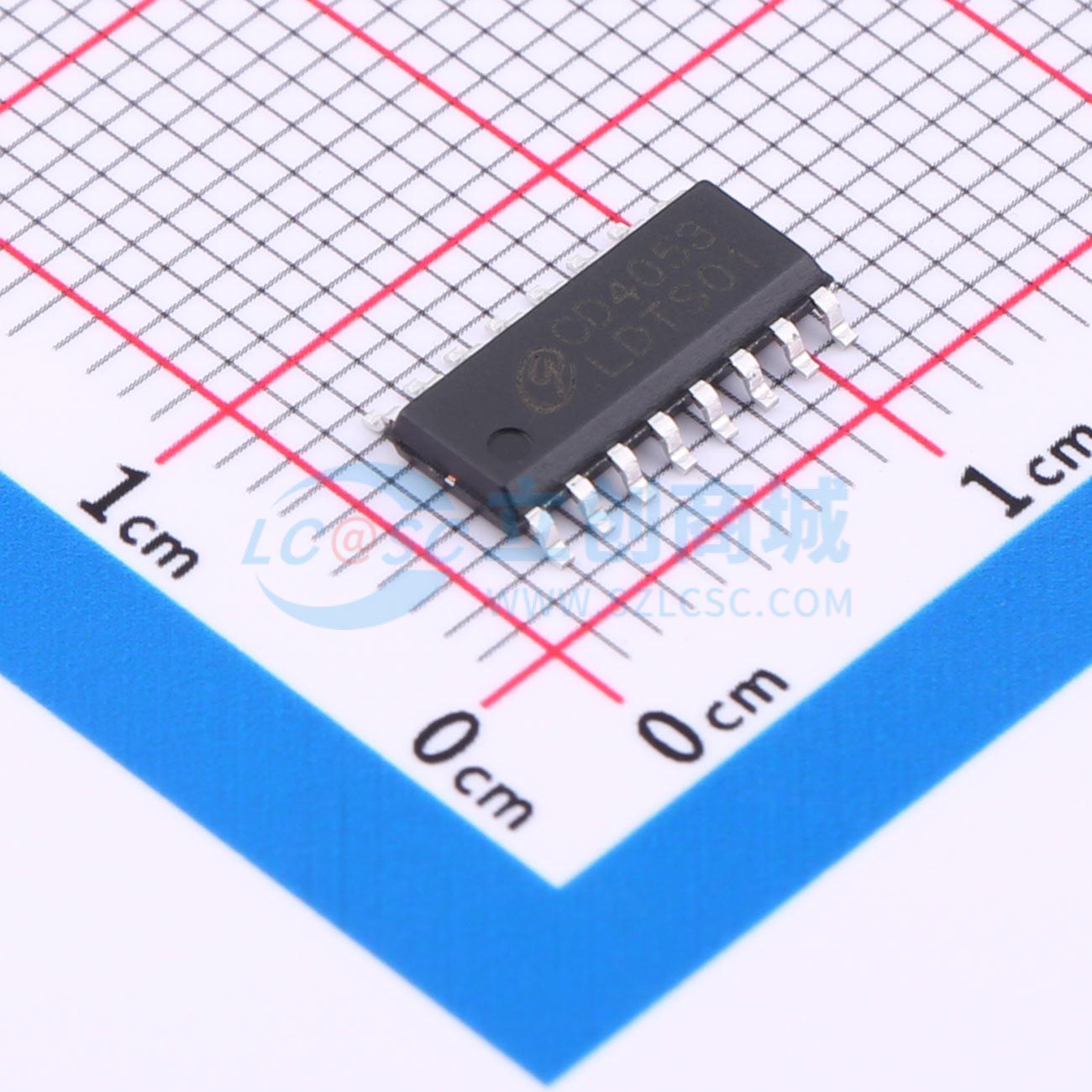

CD4053
CD4053
- 描述
- CD405X 系列模拟开关是用数字信号控制多路调制/选择模拟开关，具有低导通电阻和很低的截止漏电流。幅值为 4.5V~18V 的数字信号可控制峰峰值为 18V 的模拟信号。这些开关电路在整个 VDD-VSS 和 VDD-VEE 电源范围内具有极低的静态功耗。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- CD4053
- 商品编号
- C18184963
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 工作电压 | 5V~15V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 80Ω | |
| 工作温度 | -10℃~+85℃ | |
| 带宽 | 40MHz | |
| 传播延迟(tpd) | 160ns |
商品概述
CD405X 系列模拟开关是用数字信号控制多路调制/选择模拟开关，具有低导通电阻和很低的截止漏电流。幅值为 4.5V~18V 的数字信号可控制峰峰值为 18V 的模拟信号。这些开关电路在整个 VDD-VSS 和 VDD-VEE 电源范围内具有极低的静态功耗。CD4053 为一个三组 2 选 1 双向模拟开关，相当于三组单刀双掷开关。它有三组独立的二进制数字控制输入端 A、B、C 以及 INH 抑制输入端，二进制数字控制信号可将 2 个模拟通道中任一个置为导通状态。INH 输入端输入“1”电平时将 3 组 2 选 1 模拟开关所有通道置为关断状态，输入“0”电平时将 3 组 2 选 1 模拟开关所有通道置为导通状态。
商品特性
- 很宽的数字控制与传输模拟信号电压范围：数字 4.5V~18V，模拟 18V
- 低导通电阻：80Ω（ΔVDD-VEE = 15V，信号大于 15Vₚ₋ₚ）
- 极低的静态电压功耗
- 高关态电阻
- 数字地址信号 4.5V~18V 的逻辑电平转换来开关模拟信号 18Vₚ₋ₚ
- 内置二进制地址解码器
