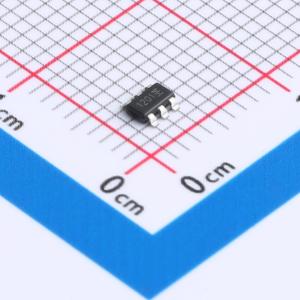

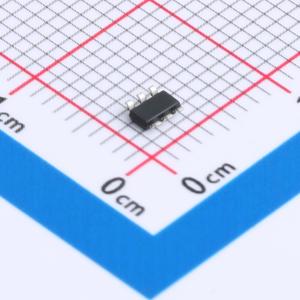

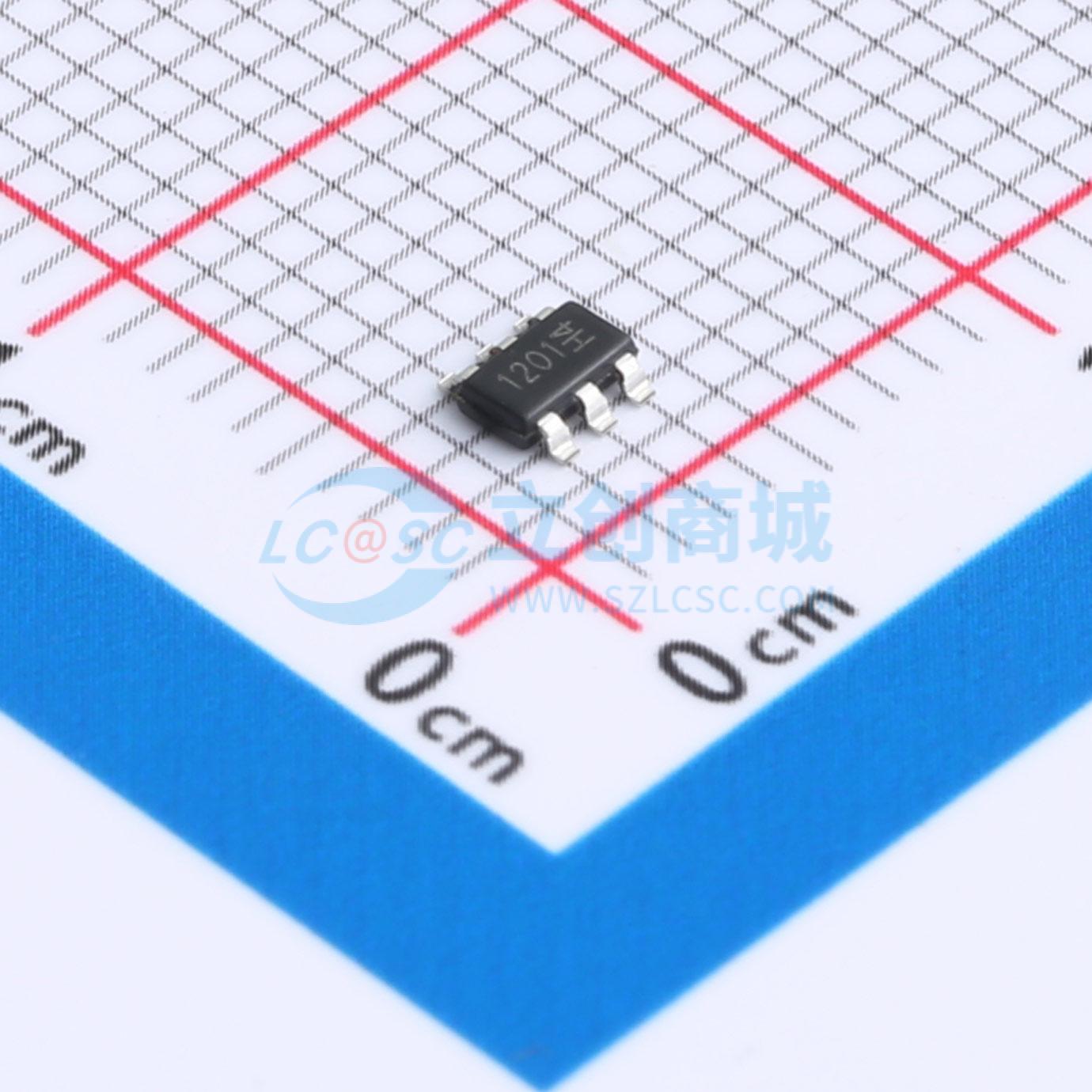

SCM1201BTA
停产 SCM1201BTA 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 控制器 SCM1201B 是一款集成了功率MOS 管的推挽电源原边控制器。该芯片在3V 低输入电压下可正常工作，9V 高输入电压冲击1S 下也不会损坏。芯片内部包括两路驱动，分别控制原边绕组的电流一个流向，交替地选择两路驱动可实现变压器原边推挽控制。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- SCM1201BTA
- 商品编号
- C18057313
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 变压器驱动器 | |
| 输入电压 | 2.5V~6V | |
| 功率管耐压 | 18V | |
| 功率管耐流 | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 功率管导通电阻 | 200mΩ | |
| 静态电流(Iq) | 1.5mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
SCM1201B 是一款集成了功率MOS 管的推挽电源原边控制器。该芯片在3V 低输入电压下可正常工作，9V 高输入电压冲击1S 下也不会损坏。芯片内部包括两路驱动，分别控制原边绕组的电流一个流向，交替地选择两路驱动可实现变压器原边推挽控制。芯片内部功率MOS 管的驱动对称程度高，从而减小推挽拓扑的偏磁程度。该芯片还集成了三项提高可靠性的关键技术，第一是软启动功能，通过限定功率管电流而避免开机大电流冲击而损坏器件，且定量保证CC 负载模式下带容性负载启机启动；第二是集成了输出过流和短路保护，一方面区分过流和短路保护的判定和计时，以控制短路温升同时保证容性负载，另一方面根据输入电压和温度调节保护阈值，让保护一致性好，不受输入变化和温度变化的影响；第三是过温保护，超出规定的温度范围时，芯片自动进入休眠状态，若温度再次降低到设定值时可自动恢复。
商品特性
- 推挽式驱动控制器
- 宽输入电压范围2.7 - 5.5V
- 低导通内阻200mΩ
- 内置两个功率NMOS 管，高对称准互补驱动
- 启机限定功率管电流
- 过流保护和短路保护
- 过温保护
- 欠压保护
- 轻载增加死区
应用领域
- 控制器局域网CAN、RS485、RS232 等的隔离电源
