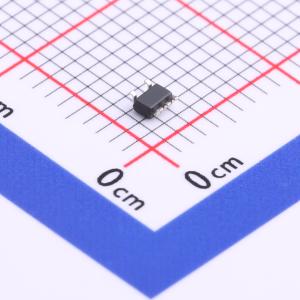

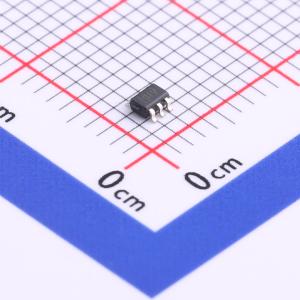

温馨提醒：图片仅供参考，商品以实物为准
TLV3691IDCKR
毫微功耗比较器，宽电源电压范围，低静态电流，轨到轨输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV3691 小型毫微功耗单通道比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV3691IDCKR
- 商品编号
- C180352
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 3mV | |
| 输入偏置电流(Ib) | 30pA | |
| 传播延迟(tpd) | 24us | |
| 滞后电压(Vhys) | 17mV | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 推挽 | |
| 输出模式 | CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 75nA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 6.5V | |
| 单电源 | 0.9V~6.5V | |
| 双电源(Vee ~ Vcc) | -3.25V~-0.45V；0.45V~3.25V | |
| 输入失调电压温漂(Vos TC) | 70uV/℃ | |
| 输入失调电流(Ios) | 8pA | |
| 响应时间(tr) | 24us |
商品概述
此TLV3691提供宽电源电压范围、低至150nA（最大值）的静态电流和轨到轨输入。所有这些具有搭配行业标准的超小型封装，使得这款器件成为便携式电子和工业系统中低压和低功耗应用的理想选择。 单通道、低功耗、宽电源和温度范围使得这款器件能够灵活处理从消费类到工业类的几乎全部应用。TLV3691采用SC70 - 5和1nm×1mm DFN - 6封装。这款器件可在 - 40°C至125°C的扩展工业温度范围内运行。 The TLV3691 is a nano - power comparator with push - pull output. Operating from 0.9V to 6.5V and consuming a maximum quiescent current of only 200 nA over the temperature range from - 40°C to 125°C, the TLV3691 is ideally suited for portable and industrial applications. The TLV3691 is available in the 5 - pin SC70 and 6 - pin DFN packages.
商品特性
- 低静态电流：75nA
- 宽电源：– 0.9V至6.5V，±0.45V至±3.25V
- 微型封装：双列扁平无脚封装(DFN) - 6 (1mm × 1mm)，5引脚SC70
- 输入共模范围扩展至两个电源轨以上100mV
- 响应时间：24μs
- 低输入偏移电压：±3mV
- 推挽输出
- 工业温度范围： - 40°C至125°C
应用领域
- 过压和欠压检测
- 窗口比较器
- 过流检测
- 零交叉检测
- 系统监控：
- 智能电话
- 平板电脑
- 工业传感器
- 便携式医疗设备
