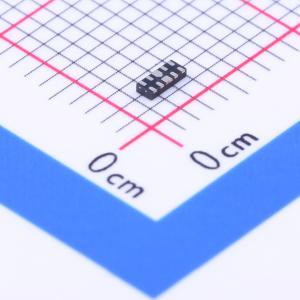

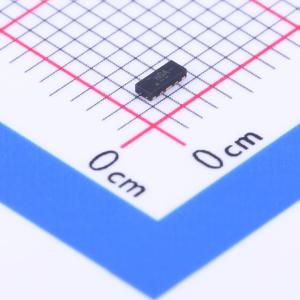

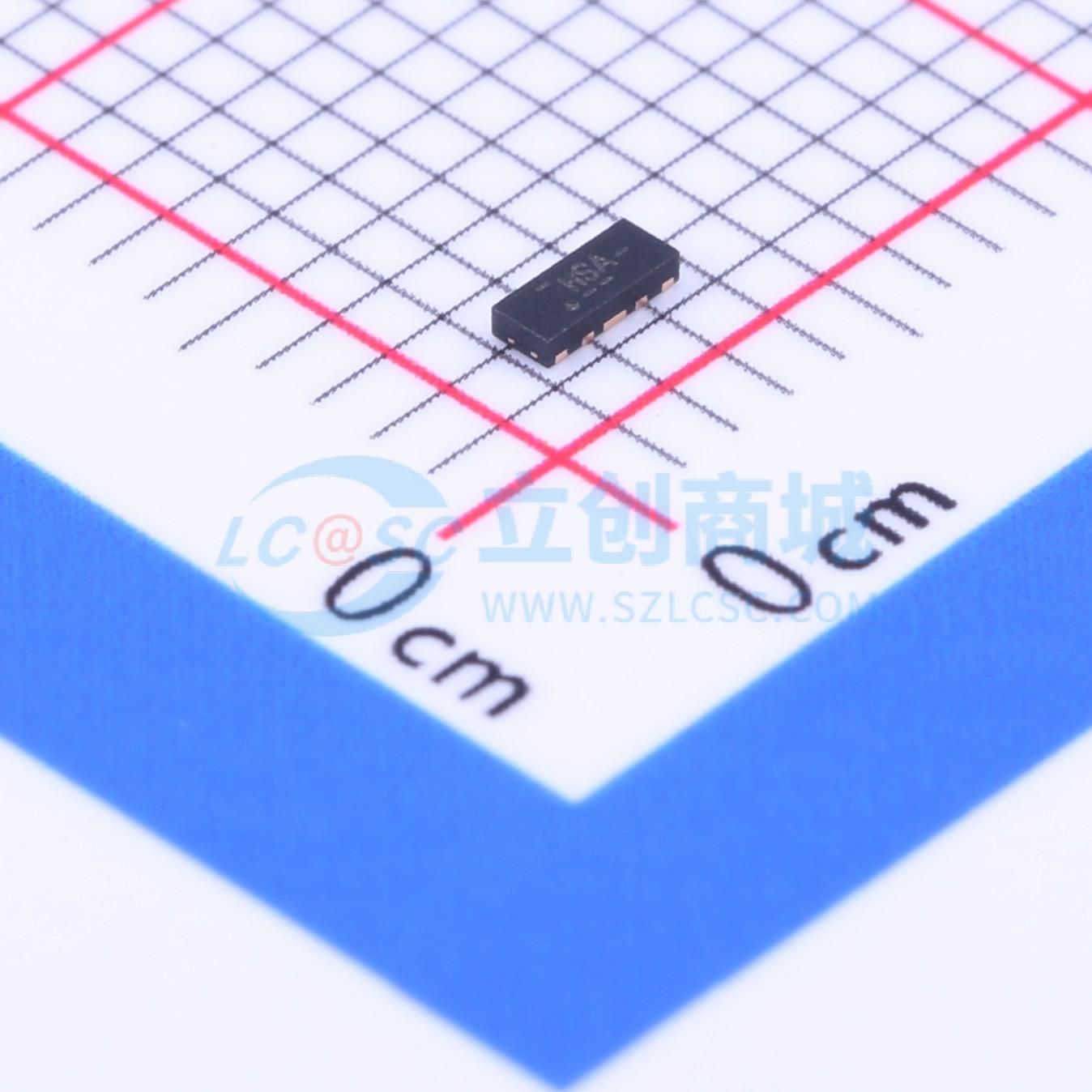

温馨提醒：图片仅供参考，商品以实物为准
PESD1LVDS,115
单向ESD 5.5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件旨在保护汽车应用中的车载超高速接口，如低压差分信号（LVDS）、高清多媒体接口（HDMI）和DisplayPort接口，免受静电放电（ESD）影响。该器件采用超小型SOT1165 - 1（XSON10）表面贴装式（SMD）塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD1LVDS,115
- 商品编号
- C179410
- 商品封装
- UDFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 击穿电压 | 9V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
该器件专为保护汽车应用中的车载超高速接口而设计，例如低压差分信号 (LVDS)、高清多媒体接口 (HDMI) 和 DisplayPort 接口，使其免受静电放电 (ESD) 的影响。 该器件采用超小型 SOT1165-1 (XSON10) 表面贴装式 (SMD) 塑料封装。
商品特性
- 为 LVDS、HDMI 和 DisplayPort 接口提供系统 ESD 保护
- 线路电容仅为 0.6 pF，信号对之间的匹配电容 ≤ 0.05 pF
- 采用超小型 XSON10 封装，具有便于设计的“直通式”信号布线
- 通过 AEC-Q101 认证
应用领域
-汽车影音监视器、显示器和摄像头
