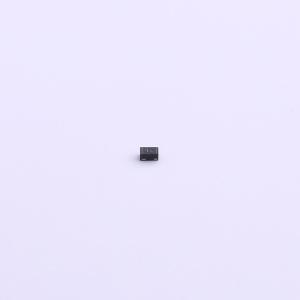

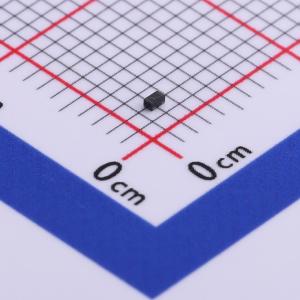

温馨提醒：图片仅供参考，商品以实物为准
PESD24VF1BL
双向ESD 24V截止 峰值浪涌电流：1A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用DFN1006-2（SOD882）超小型无引脚表面贴装器件（SMD）塑料封装的超低电容双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD24VF1BL
- 商品编号
- C179411
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 24.5V | |
| 反向电流(Ir) | 1nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
采用DFN1006-2（SOD882）超小型无引脚表面贴装器件（SMD）塑料封装的超低电容双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 超低二极管电容Cd = 0.30 pF
- 高反向关断电压VRWM = 24 V
- 超低泄漏电流：|IRM| = 1 nA
- 高达10 kV的ESD保护；符合IEC 61000-4-2标准
- 通过AEC-Q101认证
应用领域
- NFC天线保护
- 高速数据线保护
