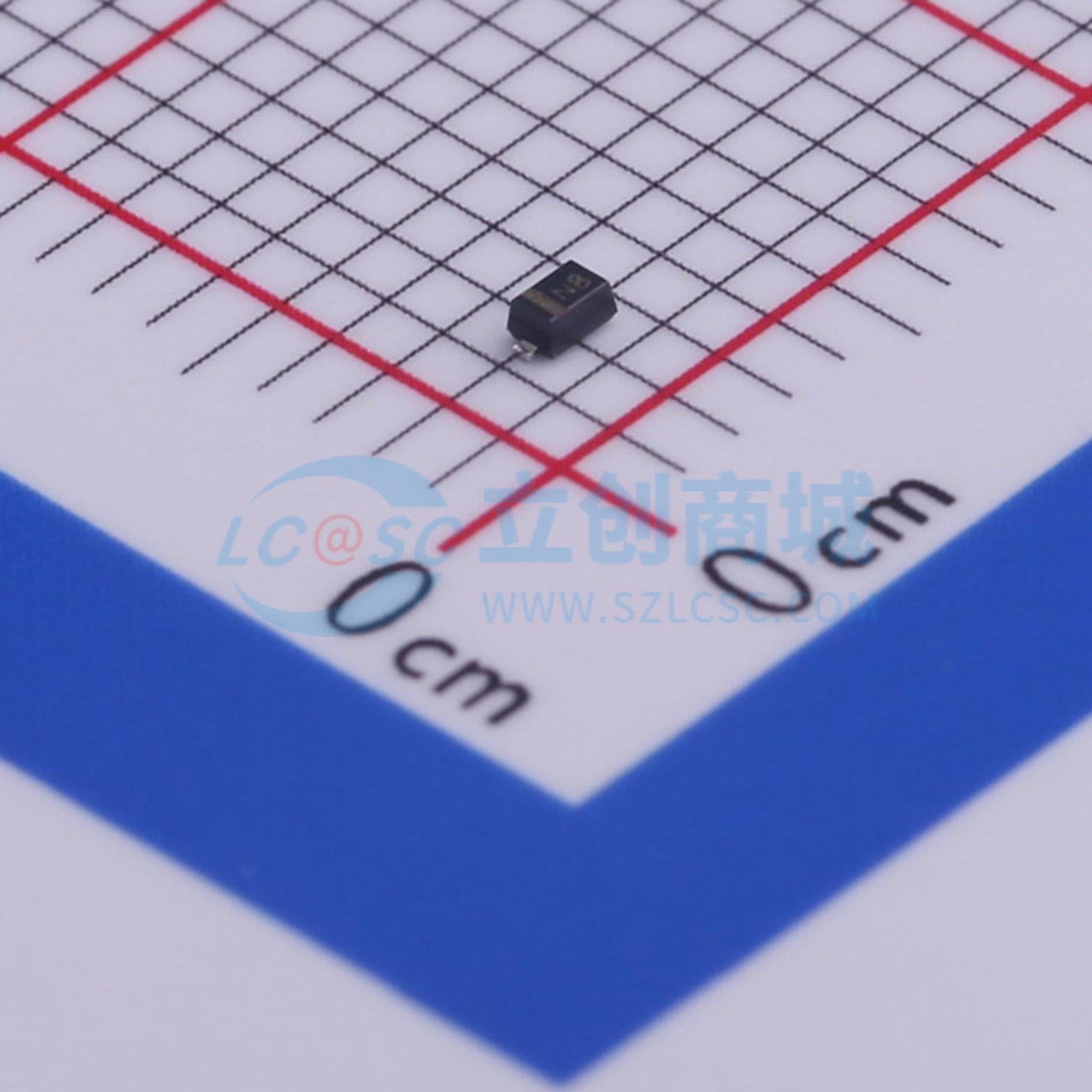

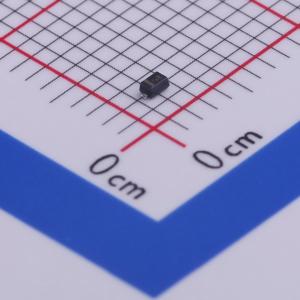

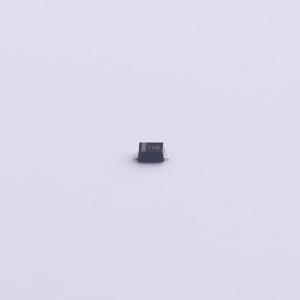

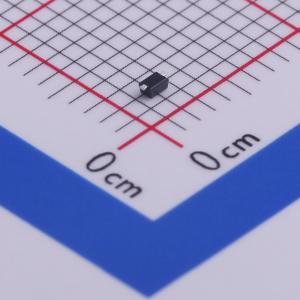

PESD5Z3.3,115
单向ESD 3.3V截止 峰值浪涌电流：20A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用SOD523（SC - 79）超小扁平引脚表面贴装器件（SMD）塑料封装的低电容单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5Z3.3,115
- 商品编号
- C182940
- 商品封装
- SC-79(SOD-523)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 260W@8/20us | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 8nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 172pF |
商品概述
采用SOD523（SC - 79）超小扁平引脚表面贴装器件（SMD）塑料封装的低电容单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路ESD保护
- 低二极管电容
- 最大峰值脉冲功率：PPPM = 260 W
- 低钳位电压：mVCL= 8mV
- 低漏电流：IRM= 8 nA
- 高达30mkV的ESD保护（IEC 61000 - 4 - 2）
- IEC 61000 - 4 - 5（浪涌）；IPPM= 20 A
应用领域
- 计算机及周边设备
- 音频和视频设备
- 手机及配件
- 10/100/1000 Mbit/s以太网
- 通信系统
- 便携式电子设备
- SIM卡保护
- 高速数据线
