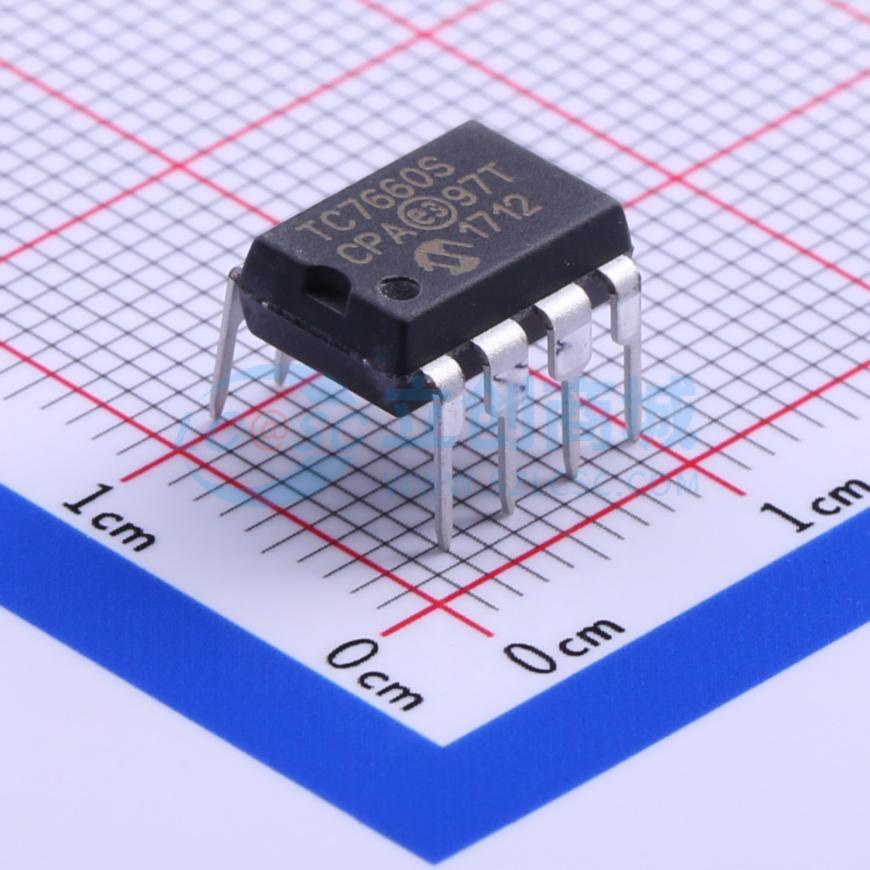

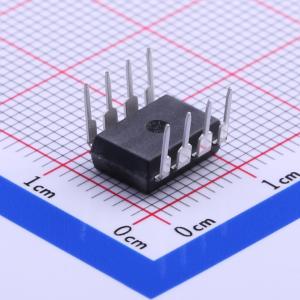

TC7660SCPA

描述: TC7660S器件是行业标准7660电荷泵电压转换器的引脚兼容替代产品。它仅使用两个低成本电容器，就能将+1.5V至+12V的输入转换为相应的 -1.5V至 -12V输出，无需使用电感器，从而消除了电感器及其相关的成本、尺寸和电磁干扰（EMI）。新增特性包括扩展至12V的电源范围，以及用于提高工作频率的频率提升引脚，允许使用更小的外部电容器。板载振荡器的标称频率为10 kHz。当引脚1连接到V+时，频率会提高到45 kHz。通过将一个外部电容器从OSC连接到地（引脚1悬空），可以实现低于10 kHz的操作（适用于低电源电流应用）。 TC7660S提供8引脚PDIP和8引脚小外形（SOIC）封装，适用于商业和扩展温度范围。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC7660SCPA
商品编号: C182943
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.06克(g)

商品参数

商品概述

TC7660S器件是行业标准7660电荷泵电压转换器的引脚兼容替代产品。它仅使用两个低成本电容器，就能将+1.5V至+12V的输入转换为相应的 -1.5V至 -12V输出，无需使用电感器，从而消除了电感器及其相关的成本、尺寸和电磁干扰（EMI）。新增特性包括扩展至12V的电源范围，以及用于提高工作频率的频率提升引脚，允许使用更小的外部电容器。板载振荡器的标称频率为10 kHz。当引脚1连接到V+时，频率会提高到45 kHz。通过将一个外部电容器从OSC连接到地（引脚1悬空），可以实现低于10 kHz的操作（适用于低电源电流应用）。 TC7660S提供8引脚PDIP和8引脚小外形（SOIC）封装，适用于商业和扩展温度范围。

商品特性

振荡器频率从10 kHz提升至45 kHz
将+5V逻辑电源转换为±5V系统电源
宽输入电压范围：+1.5V至+12V
高效电压转换（典型值99.9%）
出色的电源效率（典型值98%）
低功耗：80 µA（典型值）× VIN = 5V
低成本且易于使用 - 仅需两个外部电容器
提供8引脚小外形（SOIC）和8引脚PDIP封装
改进的ESD保护（10 kV HBM）
高压操作无需外部二极管

应用领域

RS - 232负电源
+5V至±5V电源的简单转换
电压倍增VOUT = ±nV+
数据采集系统和仪器的负电源

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(60个/管，最小起订量 10000 个)

个

起订量：10000 个60个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.5V~12V
	静态电流(Iq)	80uA
	输出电阻	60Ω
	能量效率	98%

	属性	参数值
	开关频率	10kHz
	工作温度	0℃~+70℃
	功能类型	反相
	PFM模式	不支持
