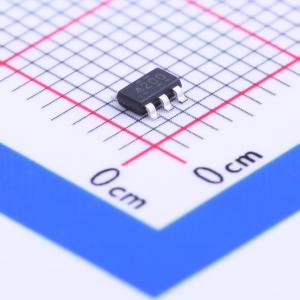

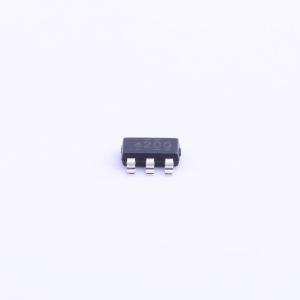

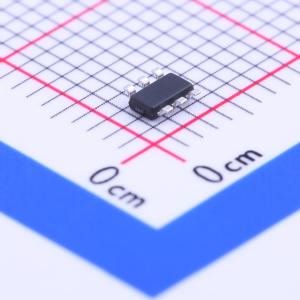

TPS54200DDCR

输入电压4.5 V至28 V、输出电流1.5 A的同步降压型白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54200 4.5V 至 28V 输入电压、同步降压 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS54200DDCR
商品编号: C177139
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS54200和TPS54201是最大输入电压为28 V的1.5 A同步降压WLED驱动器。电流模式操作可提供快速瞬态响应，并简化环路稳定。通过集成MOSFET并采用SOT23 - 6封装，TPS54200和TPS54201实现了高功率密度，且在PCB上仅需较小的占位面积。在模拟调光模式下，TPS54200和TPS54201通过改变与PWM信号输入占空比成比例的内部参考电压来实现模拟调光。该器件还支持PWM调光模式，在此模式下，为提高效率，内部参考电压将减半至100 mV。高端MOSFET的逐周期电流限制可在过载情况下保护转换器，而低端MOSFET续流电流限制可防止电流失控，进一步增强了保护功能。还有低端MOSFET灌电流限制，以防止过大的反向电流。为确保安全和提供保护，TPS54200和TPS54201具备LED开路和短路保护、检测电阻开路和短路保护以及器件热保护功能。TPS54200采用关断并锁存模式保护，而TPS54201采用打嗝模式保护。

商品特性

4.5 V至28 V宽输入范围
集成150 mΩ和70 mΩ MOSFET，可提供1.5 A连续输出电流
低至2 μA的关断电流
固定600 kHz频率
带内部补偿的峰值电流模式
模拟和PWM调光模式下的检测电压分别为200 mV和100 mV
通过PWM输入实现精确模拟调光
LED开路和短路保护
检测电阻开路和短路保护
关断并锁存模式保护（TPS54200）
打嗝模式保护（TPS54201）
热关断
SOT23 - 6封装

应用领域

通用LED驱动器架构
照明
工业和商业照明

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交63单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~28V
	开关频率	600kHz
	通道数	1
	输出电流	1.5A

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
