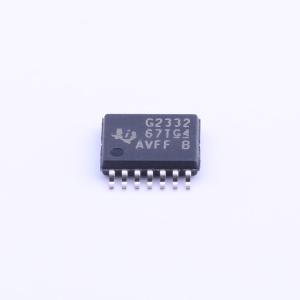

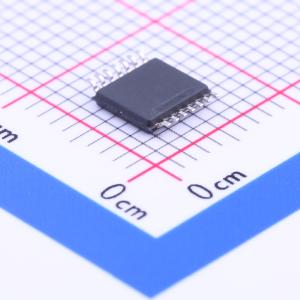

MSP430G2332IPW
混合信号微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有 4KB 闪存、256B SRAM、10 位 ADC、SPI/I2C 和计时器的 16MHz MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430G2332IPW
- 商品编号
- C18071
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 4KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 256Byte |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 16 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；触控功能 |
商品概述
德州仪器的MSP430TM系列超低功耗微控制器由多个具有不同外设组合的器件组成，适用于各种应用。该架构与五种低功耗模式相结合，针对便携式测量应用进行了优化，以延长电池使用寿命。该器件具有强大的16位RISC CPU、16位寄存器和常量生成器，有助于实现最高的代码效率。数字控制振荡器（DCO）可在不到1微秒的时间内从低功耗模式唤醒到活动模式。MSP430G2x32和MSP430G2x02系列微控制器是超低功耗混合信号微控制器，内置16位定时器、多达16个支持电容触摸的I/O引脚，并通过通用串行通信接口实现内置通信功能。MSP430G2x32系列具备10位A/D转换器。典型应用包括低成本传感器系统，该系统可捕获模拟信号，将其转换为数字值，然后处理数据以进行显示或传输到主机系统。
商品特性
- 低电源电压范围：1.8 V至3.6 V
- 超低功耗
- 活动模式：在1 MHz、2.2 V条件下为220 μA
- 待机模式：0.5 μA
- 关机模式（RAM保留）：0.1 μA
- 五种节能模式
- 从待机模式超快速唤醒，时间小于1 μs
- 16位RISC架构，指令周期时间为62.5 ns
- 基本时钟模块配置
- 内部频率高达16 MHz，具有四种校准频率
- 内部超低频低频（LF）振荡器
- 32 kHz晶体
- 外部数字时钟源
- 一个16位定时器A，带有三个捕获/比较寄存器
- 多达16个支持电容触摸的I/O引脚
- 支持SPI和I²C的通用串行接口（USB）
- 10位200 ksps模数（A/D）转换器，带有内部参考、采样保持和自动扫描功能（仅MSP430G2x32）
- 欠压检测器
- 串行板载编程，无需外部编程电压，可通过安全熔丝进行可编程代码保护
- 带有Spy-Bi-Wire接口的片上仿真逻辑
- 封装选项
- TSSOP：14引脚、20引脚
- PDIP：20引脚
- QFN：16引脚
应用领域
- 低成本传感器系统
