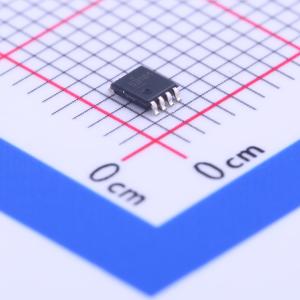

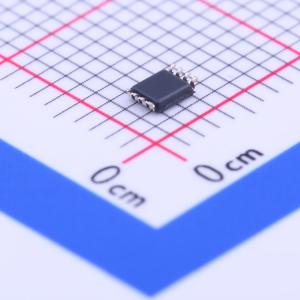

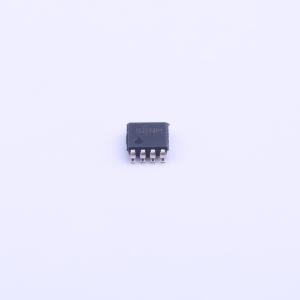

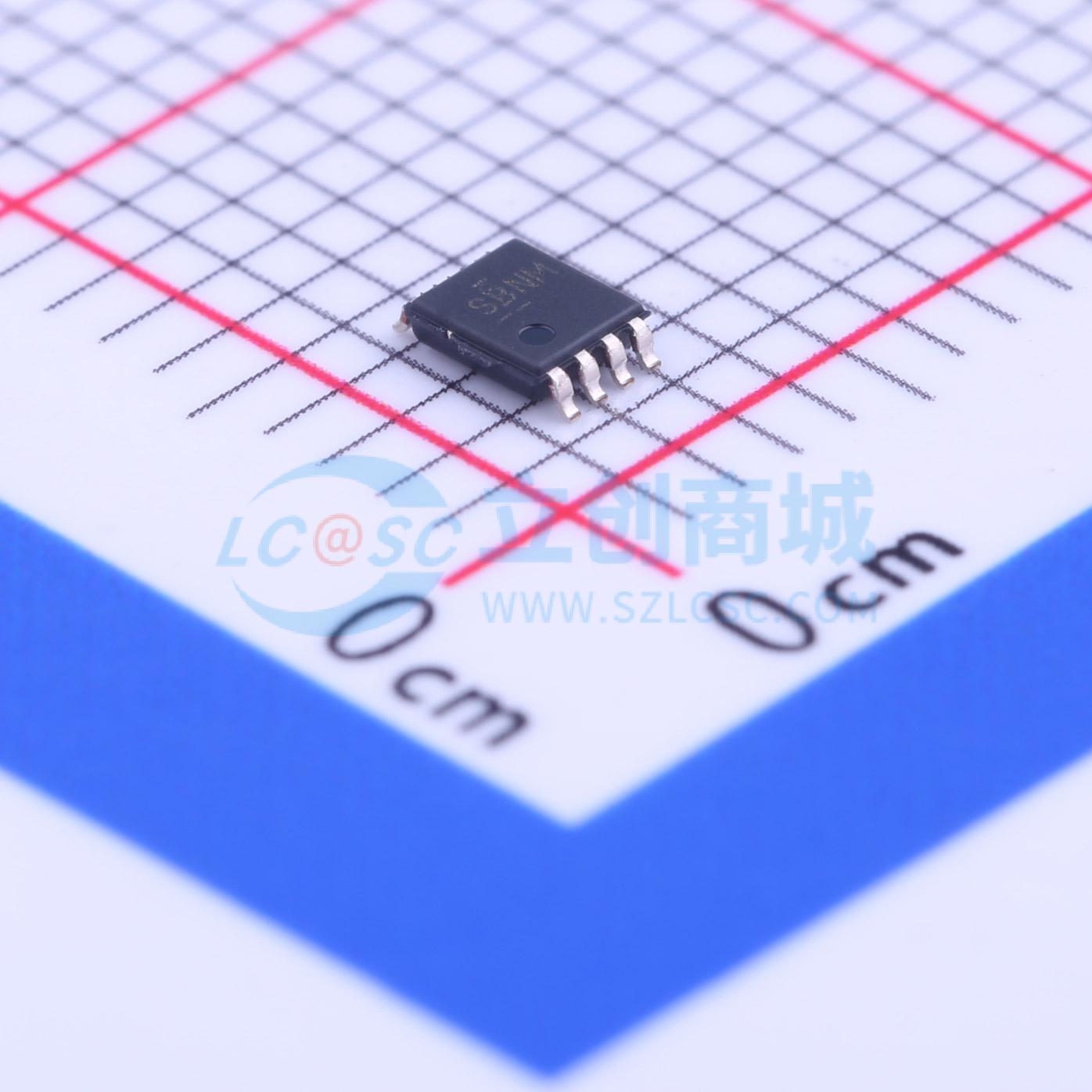

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G08MDCUREP
双路2输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G08-EP 增强型产品、2 通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G08MDCUREP
- 商品编号
- C18150
- 商品封装
- VSON-8(2.3x2.3)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 550mV；100mV；300mV；400mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.8ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
这是型号为SN74LVC2G08的双2输入正与门，支持Vcc 1.65V~5.5V工作电压，采用正逻辑实现布尔函数Y = A × B 或 Y = 非(A + B)。器件完全支持部分掉电应用，Ioff电路可禁用输出，避免器件掉电时产生的损坏性回流电流流过器件。
商品特性
- 受控基线，同一组装，同一测试场地，同一制造场地
- 拥有合格资质
- 提供增强型减少制造来源DMS支持
- 提供增强型产品变更通知
- 支持5V Vcc工作
- 输入可承受电压最高达5.5V
- 3.3V条件下最大传输延迟tpd为5.7ns
- 低功耗，最大Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- 典型输出地弹VOLP在Vcc=3.3V、TA=25℃时小于0.8V
- 典型输出VOH下冲VOHV在Vcc=3.3V、TA=25℃时大于2V
- Ioff支持部分掉电模式工作
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护符合JESD 22规范
- 人体模型A114-A ESD防护等级为2000V
- 带电设备模型C101 ESD防护等级为1000V
- 所有未使用输入必须接Vcc或GND以保证器件正常工作
