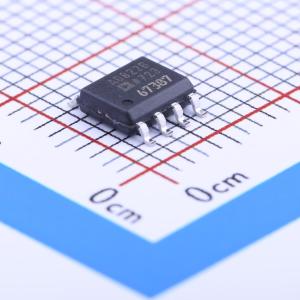

AD822BRZ-REEL
单电源、轨到轨、低功耗FET输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单电源、轨到轨、低功耗、FET输入双通道运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD822BRZ-REEL
- 商品编号
- C18073
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1.8MHz | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电压(Vos) | 800uV | |
| 共模抑制比(CMRR) | 80dB | |
| 压摆率(SR) | 3V/us | |
| 静态电流(Iq) | 800uA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~30V | |
| 双电源(Vee ~ Vcc) | 2.5V~15V；-15V~-2.5V | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 13nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
AD822是一款双通道精密低功耗FET输入运算放大器，可从5 V到30 V的单电源或±2.5 V至±15 V的双电源供电。它具有真正的单电源操作能力，并且输入电压范围可以低于负轨，在单电源模式下允许输入信号低于地电位。输出电压摆幅接近每个电源轨，仅差10 mV，提供最大的输出动态范围。 AD822的最大偏移电压为800 uV，偏移电压漂移为2 uV/℃，输入偏置电流小于25 pA，并且具有低输入电压噪声，适用于高达千欧姆的源阻抗。它在1.8 MHz的单位增益带宽、10 kHz时-93 dB的THD和3 V/us的压摆率下仅需每放大器800 uA的低电源电流。
应用领域
- 电池供电精密仪器
- 光电二极管前置放大器
- 有源滤波器
- 12位至14位数据采集系统
- 医疗仪器
- 低功耗参考和调节器
