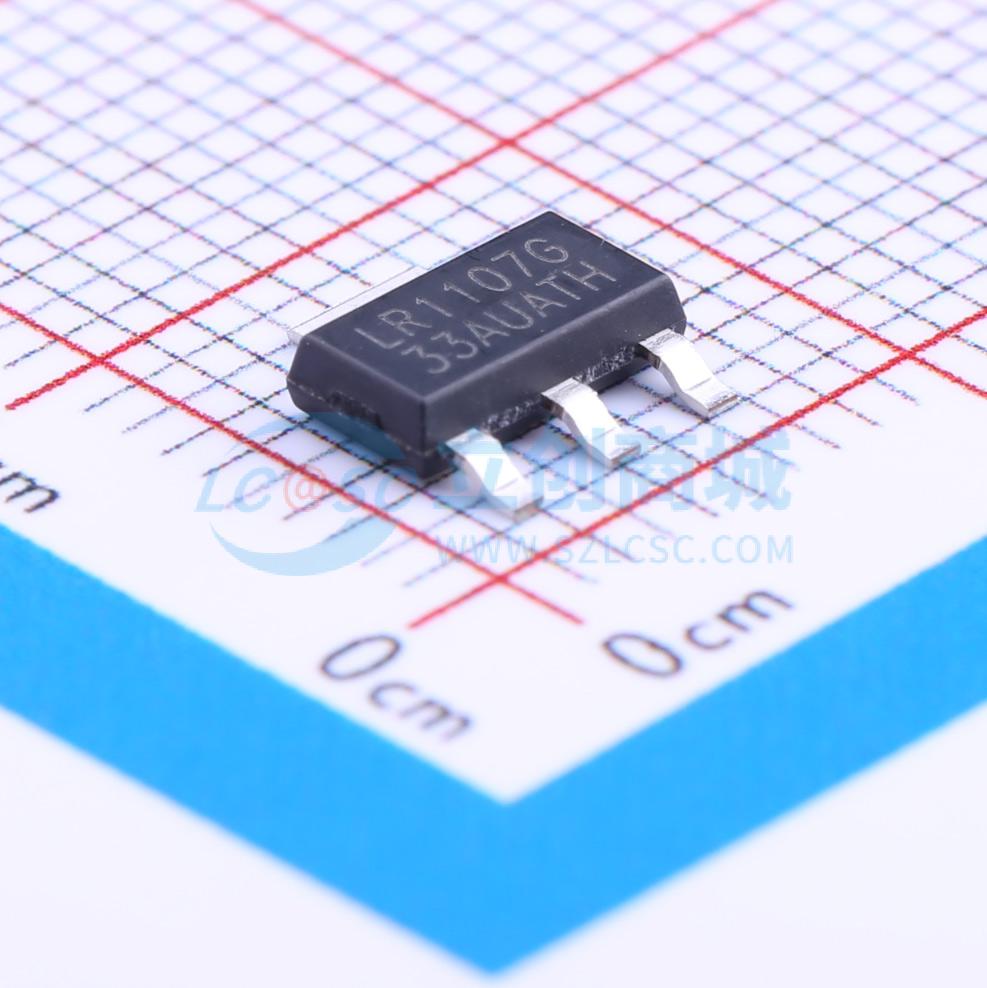

LR1107G-33-AA3-A-R
输入7V 输出3.3V 600mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC LR1107/E 作为快速超低压差线性稳压器，可在 +2.5V 至 +7.0V 的输入电源下工作。它具备多种输出电压范围可供选择。快速响应特性使 UTC LR1107/E 适用于低电压微处理器应用
- 品牌名称
- UTC(友顺)
- 商品型号
- LR1107G-33-AA3-A-R
- 商品编号
- C171499
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.307克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 7V | |
| 输出电压 | 3.3V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 60dB | |
| 压差 | 300mV@(600mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 200uA | |
| 噪声 | 150uVrms | |
| 特性 | 过热保护；过流保护；带使能 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
UTC LR1107/E 作为快速超低压差线性稳压器，可在 +2.5V 至 +7.0V 的输入电源下工作。它提供多种输出电压范围选项。快速响应特性使 UTC LR1107/E 适用于低压微处理器应用。CMOS 工艺实现了低静态电流运行和低压差特性。 UTC LR1107/E 具有超低的压差电压；在 600mA 负载电流下，典型压差为 300mV。 在 1mA 负载电流下，接地引脚电流典型值为 200μA。 SET/ADJ 模式（适用于 LR1107）：从 Vout 连接一个外部电阻分压器到该引脚，可将输出电压设置为 1.145V 至 5V。 错误标志（适用于 LR1107E）：当输出电压降至标称值的 90% 以下时，错误标志变为低电平。 输出电压精度：提供多种输出电压选项，在室温下输出电压范围为 1.2V 至 5.0V，保证精度为 ±1.5%；在输入电压、负载和温度变化时，精度为 ±3.0%。
商品特性
- 超低压差电压
- 低接地引脚电流
- 负载调整率 0.68%
- 保证输出直流电流为 600mA
- 输出电压精度 ±1.5%
- 错误标志指示输出状态
- 输出电压可在 1.145V 至 5V 之间调节
- 所需输出电容小
- 过温保护和过流保护
