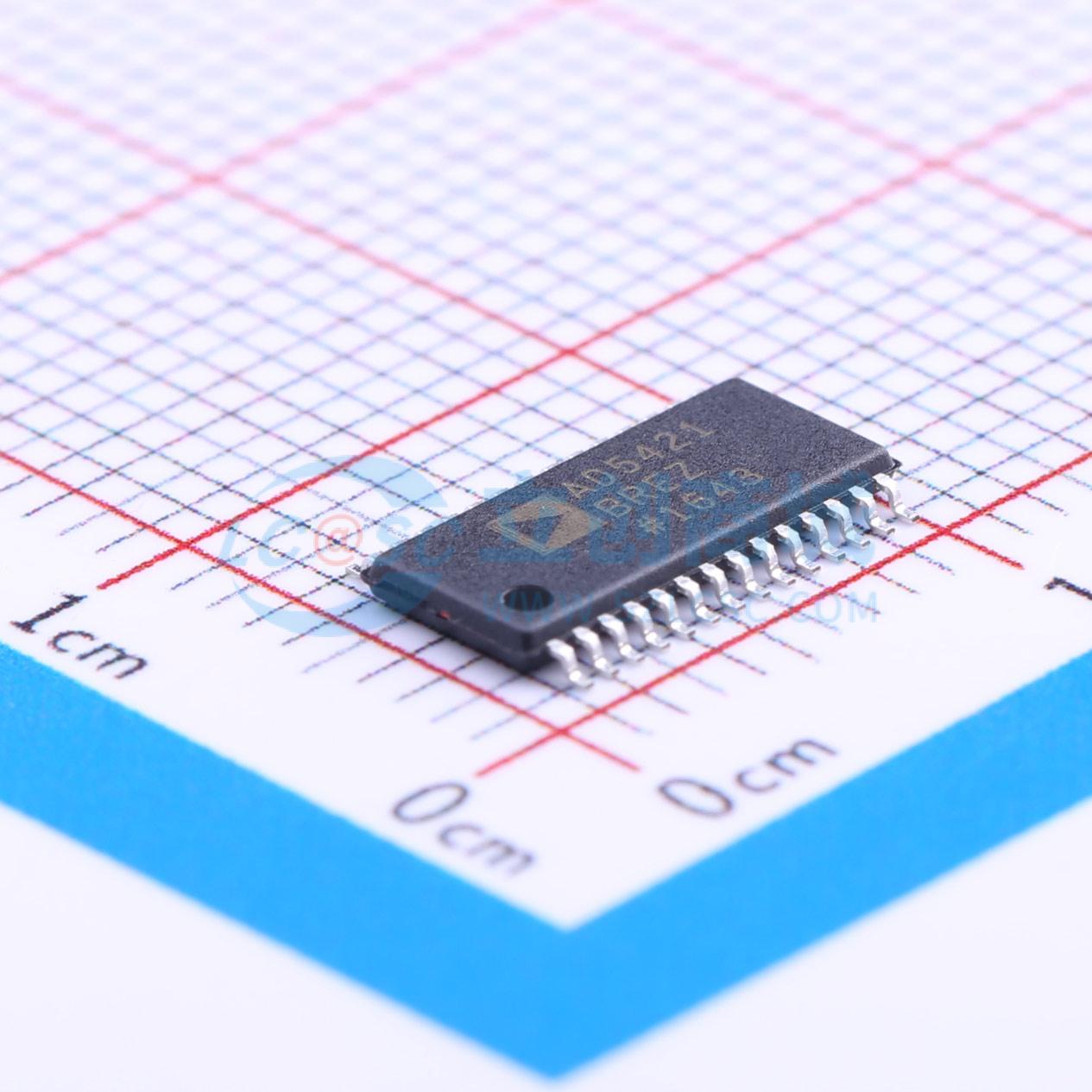

AD5421BREZ-REEL7

AD5421是一款完整的环路供电型 4 mA - 20 mA 数模转换器(DAC)，专为满足工业控制领域智能发射器制造商的需求而设计。作为一种完全集成的高精度、低成本解决方案，该器件采用紧凑型TSSOP和LFCSP封装。 AD5421内置一路稳压输出，用于为自身及发射器中的其它器件供电。此稳压器提供1.8 V至12 V的调节输出电压。该器件还内置1.22 V和2.5 V基准电压源，因而不需要分立稳压器和基准电压源。 AD5421可以结合标准HART FSK协议通信电路使用，而且额定性能不会受到影响。高速串行接口能够以 30 MHz 速率工作，并且允许通过一个SPI兼容型三线式接口与常用的微处理器和微控制器简单相连。 AD5421保证16位单调性。典型条件下，积分非线性为 0.0015% ，失调误差为 0.0012% ，增益误差为 0.0006% 。 它采用 28 引脚TSSOP和32引脚LFCSP封装，额定温度范围为 -40°C 至 +105°C 扩展工业温度范围。

• 16位分辨率和单调性
• 引脚可选的NAMUR兼容范围4 mA至20 mA、3.8 mA至21 mA、3.2 mA至24 mA
• NAMUR兼容报警电流下限报警电流 = 3.2 mA，上限报警电流 = 22.8 mA/24 mA
• 总不可调整误差(TUE)：0.05% (最大值)
• 积分非线性(INL)误差：0.0035% FSR(最大值)
• 输出温度系数：3 ppm/°C (典型值)
• 静态电流：300 μA (最大值)
• 灵活的SPI兼容型串行数字接口采用施密特触发式输入
• 通过FAULT引脚或报警电流提供片内故障报警
• 每个写周期自动回读故障寄存器
• 压摆率控制功能
• 增益和失调调整寄存器
• 片内基准源温度系数：4 ppm/°C(最大值)
• 可选的稳压输出
• 环路电压范围：5.5 V至52 V
• 温度范围： -40°C 至 +105°C
• TSSOP和LFCSP封装

• 工业过程控制
• 4 mA至20 mA环路供电发射器
• 智能发射器
• HART网络连接
