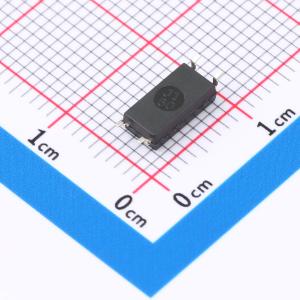

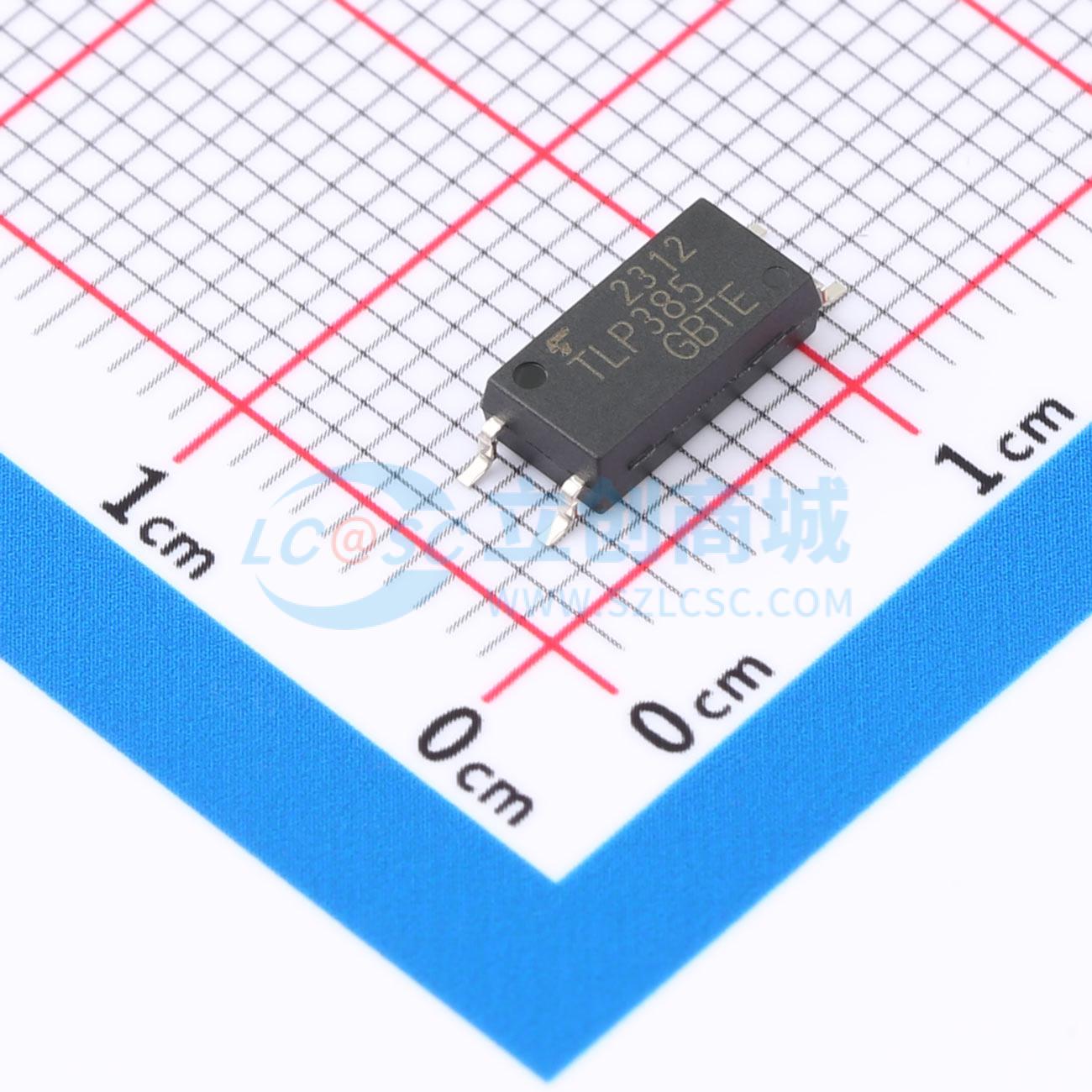

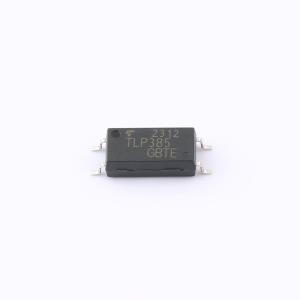

温馨提醒：图片仅供参考，商品以实物为准
TLP385(GB-TPL,E
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高隔离型光耦合器，由光电晶体管与砷化镓红外发光二极管光耦合组成，采用 4 引脚 SO6L 封装，保证高隔离电压（5000 Vrms）。由于与标准 DIP 封装相比，具有体积小、薄的特点，适用于可编程控制器等高密度表面贴装应用。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP385(GB-TPL,E
- 商品编号
- C165905
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
- 商品参数
- 数据手册PDF
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@8mA,2.4mA | |
| 上升时间(tr) | 2us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
TLP385是一款高隔离型光电耦合器，采用4引脚SO6L封装，由与砷化镓红外发光二极管光耦合的光电晶体管组成。 TLP385保证具有高隔离电压（5000 Vrms）。 与标准DIP封装相比，TLP385的封装小巧轻薄，适用于可编程控制器等高密度表面贴装应用。
商品特性
- 集电极 - 发射极电压：80 V（最小值）
- 电流传输比：50%（最小值）GB等级：100%（最小值）
- 隔离电压：5000 Vrms（最小值）
- 工作温度：-55至110 ℃
- 安全标准 UL认证：UL1577，文件编号E67349 cUL认证：CSA组件验收服务编号5A，文件编号E67349 VDE认证：EN60747 - 5 - 5、EN60065、EN60950 - 1、EN 62368 - 1 CQC认证：GB4943.1、GB8898
应用领域
- 可编程逻辑控制器（PLC）
- 交流适配器
- 输入/输出接口板
