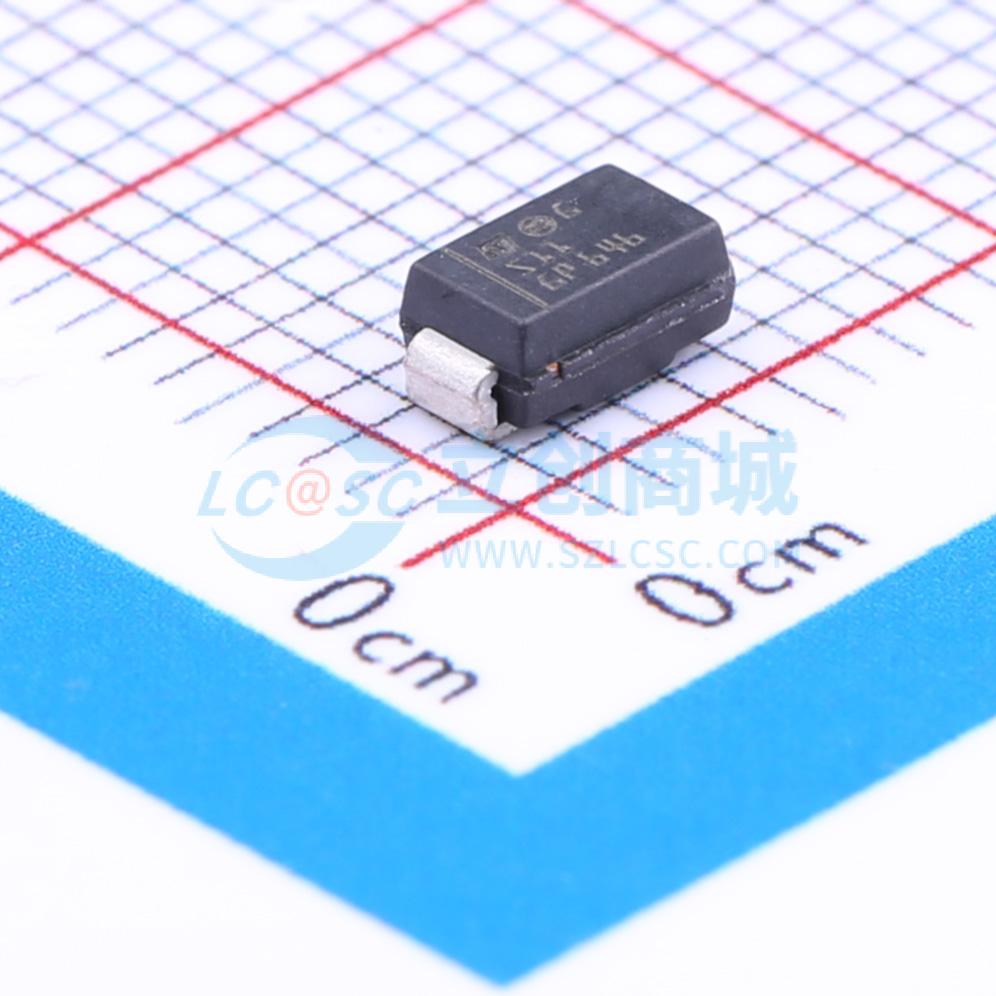

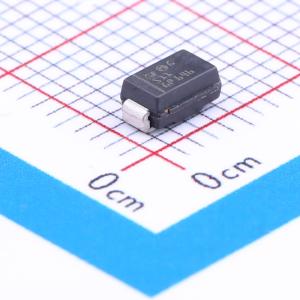

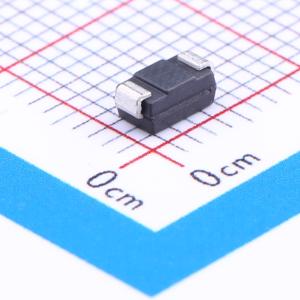

STPS1H100A

电压:100V 电流:1A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 100 V、1 A功率肖特基整流器
品牌名称: ST(意法半导体)
商品型号: STPS1H100A
商品编号: C165701
商品封装: SMA(DO-214AC)
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

肖特基整流器采用SMA（JEDEC DO-214AC）封装型号STPS1H100AY或SMB（JEDEC DO-214AA）封装型号STPS1H100UY，专为汽车应用中的高频微型开关模式电源（作为DC/DC转换器）设计。评估传导损耗可使用以下公式：P =0.54 × I_F(AV) +0.08 × I_F²（RMS）。二极管在自身散热片上避免热失控的条件为dPtot/dTj <1/Rth(j-a)。脉冲测试条件：tp=5 ms，δ<2%；tp=380μs，δ<2%。

商品特性

可忽略的开关损耗
高结温能力
低漏电流
漏电流与正向压降之间的良好平衡
规定的雪崩能力
符合ECOPACK®2标准的组件
通过AEC-Q101认证
无铅封装（环氧树脂符合UL94 V0标准）

应用领域

汽车应用中的高频微型开关模式电源（作为DC/DC转换器）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	肖特基二极管
	二极管配置	1个独立式
	正向压降(Vf)	770mV@1A
	直流反向耐压(Vr)	100V

	属性	参数值
	整流电流	1A
	反向电流(Ir)	4uA@100V
	工作结温范围	-40℃~+175℃
	非重复峰值浪涌电流 (Ifsm)	50A
