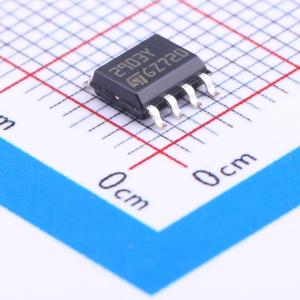

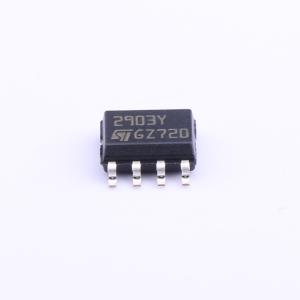

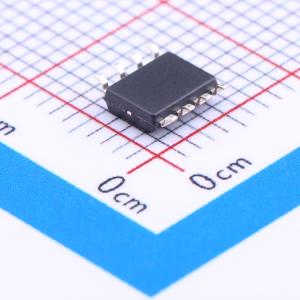

LM2903YDT
LM2903YDT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件由两个独立的低功耗电压比较器组成，专门设计用于低电压工作。也可采用分离电源供电。此外，该器件具有独特的特性，其输入共模电压范围包含负电源。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM2903YDT
- 商品编号
- C165702
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 1.3us | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL；MOS；DTL；CMOS；ECL |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us |
商品概述
该器件由两个独立的低功耗电压比较器组成，专门设计用于低电压工作。也可采用分离电源供电。此外，该器件具有独特的特性，其输入共模电压范围包含负电源。
商品特性
- 宽单电源电压范围：+2 V至+36 V，或双电源±1 V至±18 V
- 极低的电源电流（0.4 mA）
- 低输入偏置电流：典型值20 nA
- 低输入失调电压：典型值250 mV（I₀ = 4 mA）
- 低输出饱和电压：典型值250 mV（Ic）
- 差分输入电压范围等于电源电压
- 与TTL、DTL、ECL、MOS、CMOS兼容
