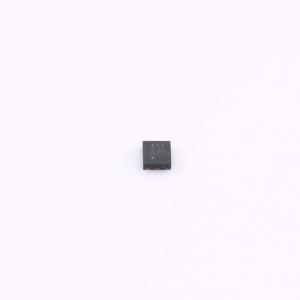

温馨提醒：图片仅供参考，商品以实物为准
AW8010AFCR
1.15W单声道D类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 专有 TDD 抑制、超低EMI、单声道、D 类音频功率放大器
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW8010AFCR
- 商品编号
- C164085
- 商品封装
- FC-9
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.15Wx1@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.1% | |
| 静态电流(Iq) | 2.6mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 70dB | |
| 效率 | 90% | |
| 输入通道数 | - | |
| 功能特性 | ESD保护；无滤波器架构；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
AW8010A是一款专有TDD抑制、超低EMI、单声道、D类音频功率放大器。采用专有的RNS（RF - TDD Noise Suppression）技术，有效抑制TDD噪声的产生，对电话免提时电源传导和空间辐射形成的RF干扰有很强的抑制作用。采用专有的EEE (Enhanced Emission Elimination) 技术，在全带宽范围内极大地降低了EMI干扰，对60cm的音频线，在FCC标准下具有超过20dB的裕量。内置专有时序控制电路，实现全面的噼噗 - 咔嗒声抑制，消除系统在上电、下电、唤醒和关断操作时可能出现的瞬态噪声。内置过流保护和过热保护功能，保护芯片在异常工作状况下不被损坏，异常条件消除后自动恢复工作。提供纤小1.5mm×1.5mm FC - 9封装，额定的工作温度范围为 - 40℃ ~ 85℃。采用无需滤波器的PWM调制方式，省去传统D类放大器的LC滤波器，提高了效率，提供更小面积、更低成本的实现方案。
商品特性
- 专有RNS (RF - TDD Noise Suppression)技术
- EEE技术，优异的全带宽EMI抑制能力
- 优异的“噼噗 - 咔嗒”（Pop - Click）杂音抑制
- 高PSRR：70dB（217Hz）
- 支持1.8V控制逻辑
- 0.1%THD + N（0.4W输出功率、4.2V电源）
- 1.15W输出功率（10% THD、4.2V电源、8Ω负载）
- 高达90%的效率
- 低静态电流（2.6mA）
- 低关断电流（<0.1μA）
- 过流保护、过温保护
- ESD保护：±6kV (HBM)
- Latch - Up：±450mA
- 纤小的1.5mm×1.5mm FC - 9封装
应用领域
- 手机
- PAD、GPS、MP3
- 便携式音频设备
