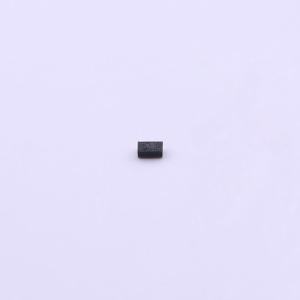

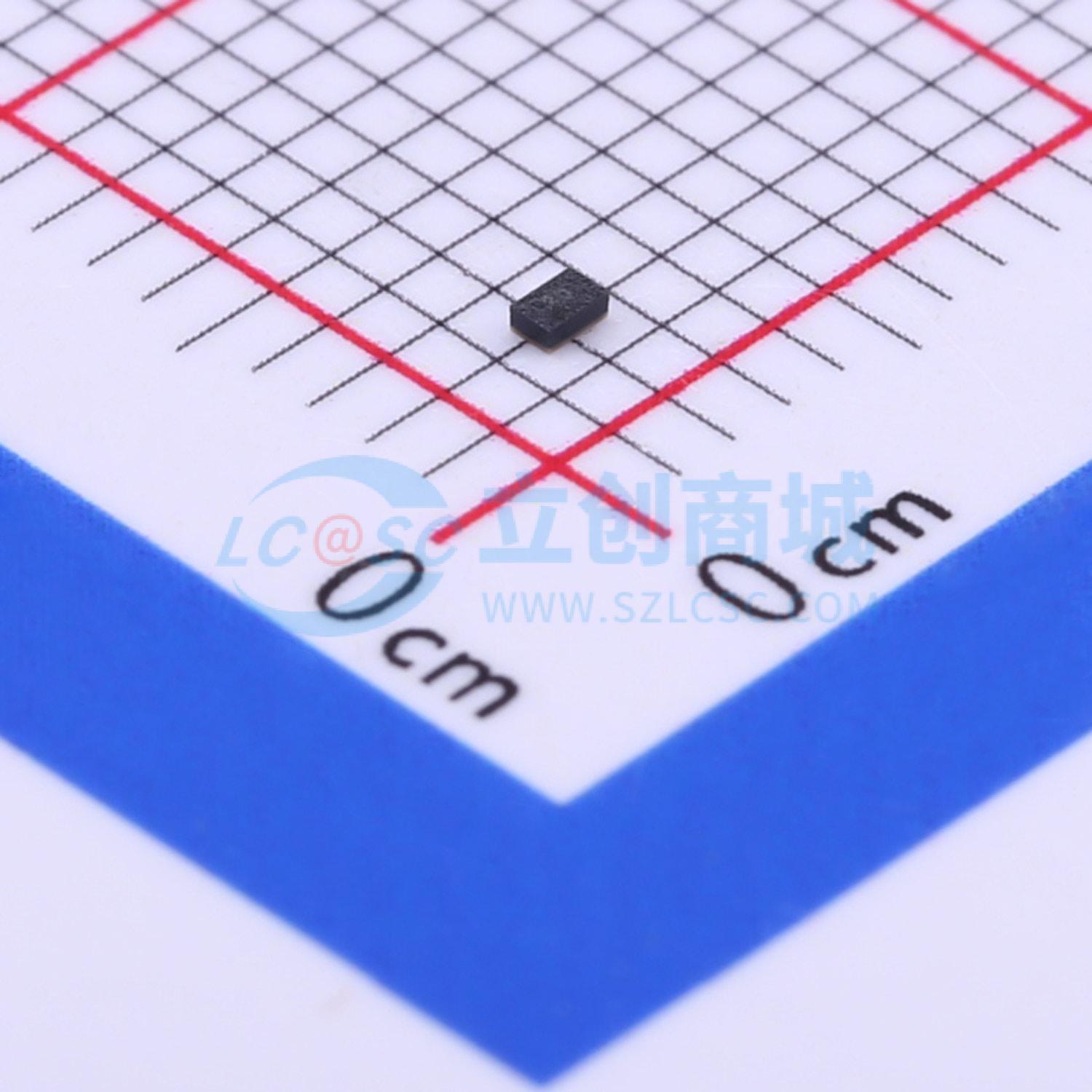

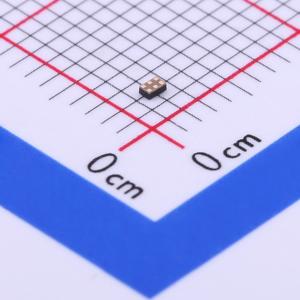

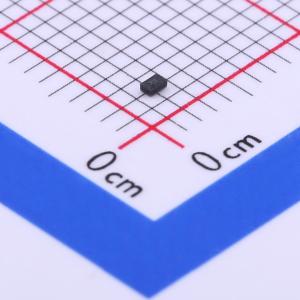

AW5025LGR
适用于全球导航卫星系统的低噪声放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW5025是一款适用于GPS格洛纳斯，伽利略和北斗等全球导航卫星系统(GNSS)的低噪声放大器。在射频端口内置隔直电容，所以输入端口无需另加电容，芯片可以尽量靠近天线，减少了线路损耗。其外围元器件简单，只需要一个外置输入匹配电感，节省占板面积，是一款经济高效的解决方案。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW5025LGR
- 商品编号
- C164094
- 商品封装
- LGA-6(0.7x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.5V~3.6V | |
| 工作电流 | 6.9mA | |
| 增益 | 18.5dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | -9.4dBm | |
| 噪声系数 | 0.6dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AW5025是一款适用于GPS，格洛纳斯，伽利略和北斗等全球导航卫星系统(GNSS)的低噪声放大器。在射频端口内置隔直电容，所以输入端口无需另加电容，芯片可以尽量靠近天线，减少了线路损耗。其外围元器件简单，只需要一个外置输入匹配电感，节省占板面积，是一款经济高效的解决方案。 AW5025采用专利的智能线性度增强技术（SLT），具有极低噪声系数，高线性度，高增益等特性，可支持低至1.5V，高至3.6V的供电电压。所有这些特性使得AW5025成为GNSS低噪声放大器的最佳选择，极低的噪声系数大大地改善了灵敏度，高线性度使得系统能更好地抵抗带外干扰，并且降低了前级的滤波要求，进而降低了GNSS接收机的总成本。 AW5025采用纤小的1.1mm×0.7mm×0.42mm LGA - 6L封装，额定的工作温度范围为 - 40°C至85°C。
商品特性
- 采用专利的智能线性度增强技术（SLT）以减轻射频环境干扰
- 极低的噪声系数：0.60dB
- 高功率增益：18.5dB
- 高线性度IIP3oob：+3.60dBm
- 高输入1dB压缩点：-9.4dBm
- 简单的PCB应用，只需一个外置的匹配电感
- 输出内部匹配到50欧姆
- 工作电压：1.5V~3.6V
- 工作频率：1550~1615MHz
- 纤小的1.1mmX0.7mmX 0.42mm LGA 6L封装
- HBM静电保护（包括RFIN和RFOUT引脚）
应用领域
- 手机
- 平板电脑
- 数码相机
- 个人导航设备
- 射频前端模组
- 完整的GPS芯片模组
- 防盗保护设备
