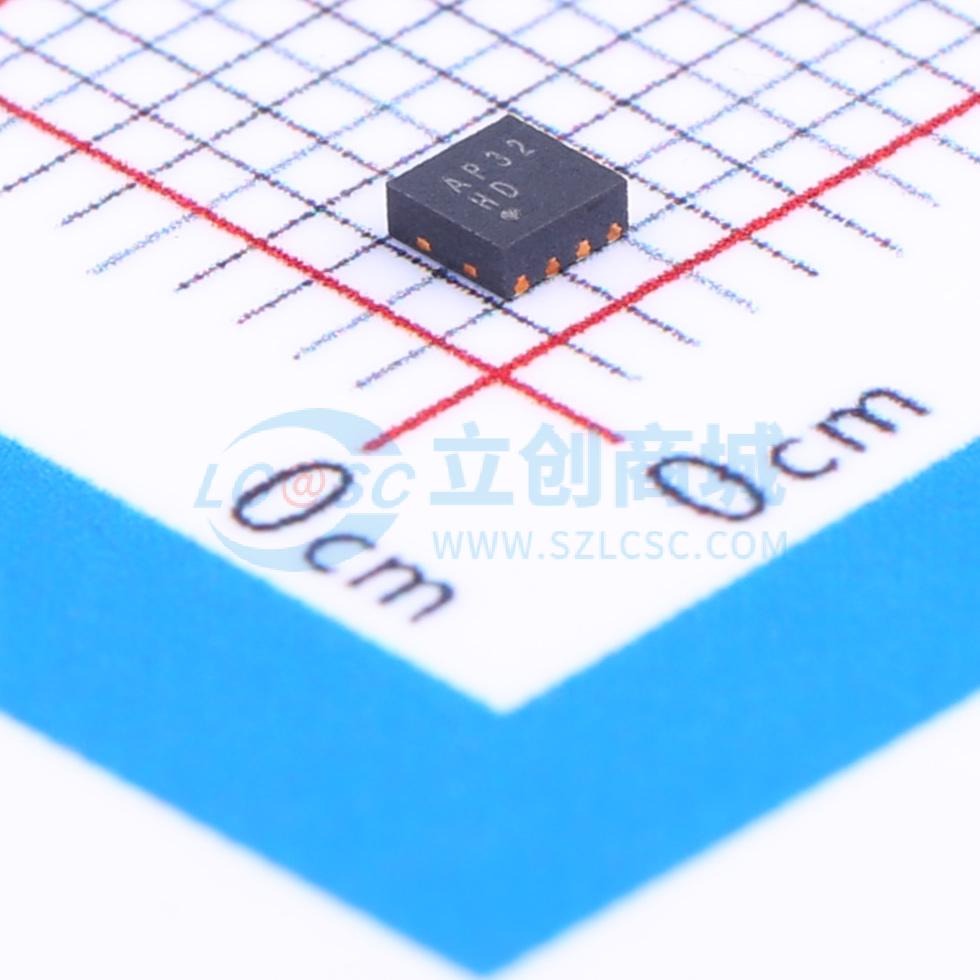

AW3632DNR

AW3632 是一款高效率，低纹波，1.5 倍/2 倍自适应切换的电荷泵电源芯片，其输出电压的精度在 5V±5% 范围内。集成了专有的 Q.-mode 技术，电荷泵模式在 1.5 倍和 2 倍之间自适应切换，既能提高电荷泵的效率，也能保证电池电压范围内较大的驱动能力。 AW3632 通过 EN 引脚的一线脉冲控制可以自由选择两个工作状态：正常状态，环保状态。正常状态下电荷泵的开关频率在 800kHz，在环保状态开关频率下降到 50kHz，使得系统在无负载时候的静态电流小到 0.6mA，减小待机时耗电量。在环保状态下，芯片的驱动能力为 15mA。 AW3632 内置过流保护、过热保护及输出短路保护功能，有效地保护芯片在异常工作状况下不被损坏。 AW3632 提供纤小 DFN 2mm*2mm - 8L 封装，额定的工作温度范围为 -40°C 至 85°C。

• 输出电压精度 5V±5%
• 最大输出电流：275mA@OTG 450mA@充电宝
• 低输出纹波：100mVpp
• 高效率的 1.5 倍 2 倍自适应电荷泵，专有的 Q - modeTM 算法智能选择芯片的工作模式
• 两种工作状态：正常状态，环保状态
• 超低的静态电流：0.6mA(环保状态)
• 高达 90% 的效率
• 工作电压范围：2.8~5.5V
• 集成软启动功能
• 过流保护和过热保护
• 关机电流 <0.1μA
• 纤小的 DFN 2mm*2mm - 8L 封装

• 移动电话，智能手机
• 数码相机
• PDA MP3
• PADs
• USB On - The - Go
• 手机充电宝
• Flash LED driver
