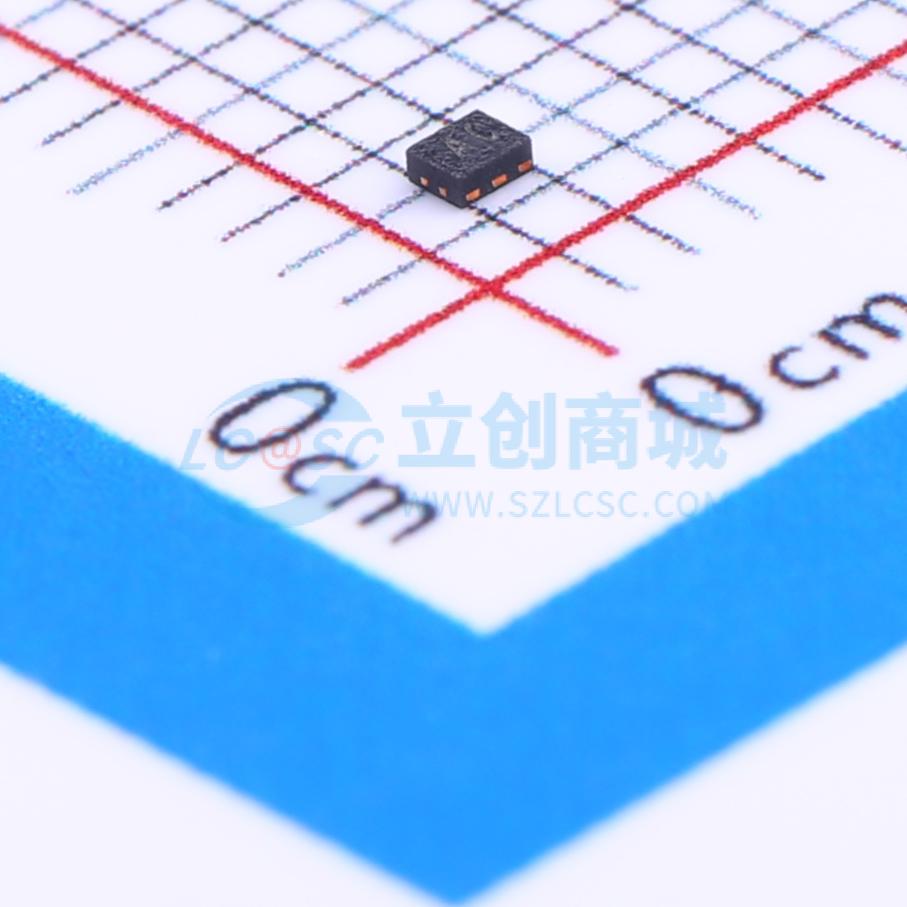

温馨提醒：图片仅供参考，商品以实物为准

AW5015DNR

全球导航卫星系统用极低噪声系数低噪声放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW5015是一款适用于GPS格洛纳斯，伽利略和北斗等全球导航卫星系统(GNSS)的低噪声放大器。在射频端口内置隔直电容，所以输入端口无需另加电容，芯片可以尽量靠近天线，减少了线路损耗。其外围元器件简单，只需要一个外置输入匹配电感，节省占板面积,是一款经济高效的解决方案。
品牌名称: AWINIC(艾为)
商品型号: AW5015DNR
商品编号: C164086
商品封装: DFN-6(1x1.2)
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

商品概述

AW5015是一款适用于GPS，格洛纳斯，伽利略和北斗等全球导航卫星系统(GNSS)的低噪声放大器。在射频端口内置隔直电容，所以输入端口无需另加电容，芯片可以尽量靠近天线，减少了线路损耗。其外围元器件简单，只需要一个外置输入匹配电感，节省占板面积，是一款经济高效的解决方案。

AW5015采用专利的智能线性度增强技术（SLT），具有极低噪声系数，高线性度，高增益等特性，可支持低至1.5V，高至3.6V的供电电压。所有这些特性使得AW5015成为GNSS低噪声放大器的最佳选择，极低的噪声系数大大地改善了灵敏度，高线性度使得系统能更好地抵抗带外干扰，并且降低了前级的滤波要求，进而降低了GNSS接收机的总成本。

AW5015采用纤小的1.1mm×0.9mm×0.45mm DFN - 6L封装，额定的工作温度范围为 - 40°C至85°C。

商品特性

采用专利的智能线性度增强技术（SLT）以减轻射频环境干扰
极低的噪声系数：0.60dB
高功率增益：18.5dB
高线性度IIP3oob：+4.5dBm
高输入1dB压缩点： - 9.2dBm
简单的PCB应用，只需一个外置的匹配电感
输出内部匹配到50欧姆
工作电压：1.5V~3.6V
工作频率：1550~1615MHz
纤小的1.1mmX0.9mmX 0.45mm DFN 6L封装
3kV HBM静电保护（包括RFIN和RFOUT引脚）

应用领域

手机
平板电脑
数码相机
个人导航设备
射频前端模组
完整的GPS芯片模组
防盗保护设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	射频低噪声放大器
	工作电压	1.5V~3.6V
	工作电流	6.9mA
	增益	18.5dB
	P1dB	-9.2dBm
	噪声系数	0.6dB

	属性	参数值
	工作温度	-40℃~+85℃
	频率	1.55GHz~1.615GHz
	输入回波损耗	7dB
	输出回波损耗	13.5dB
	IP3	4.5dBm
