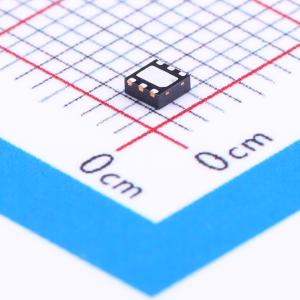

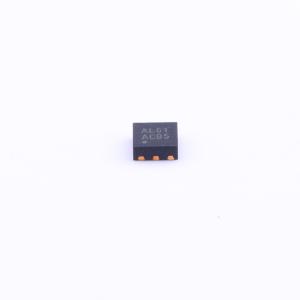

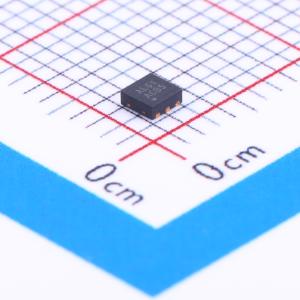

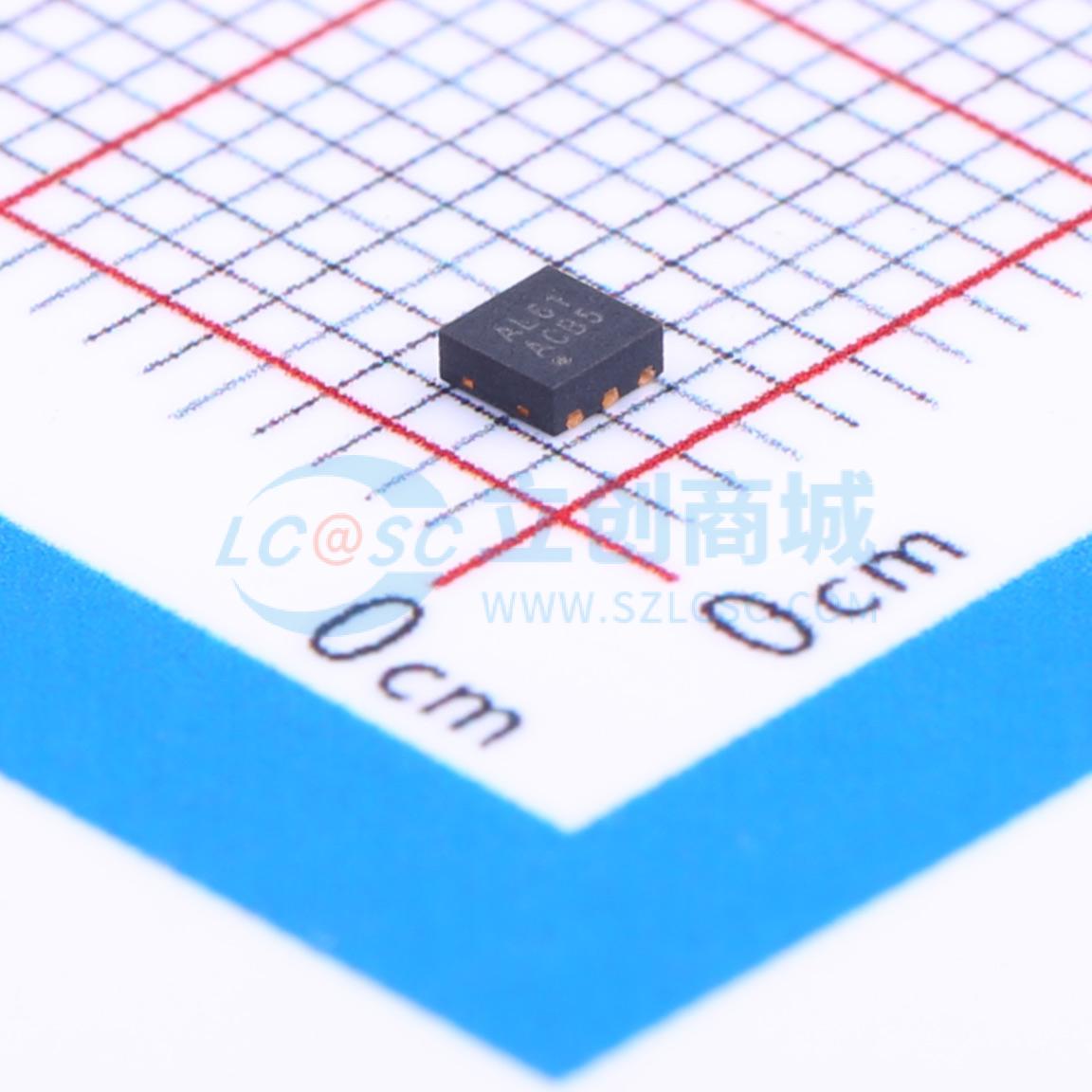

AW9961DNR

集成灵活的一线数字调光和PWM调光的串联WLED驱动器

描述: 集成灵活的一线数字调光和PWM 调光的串联WLED 驱动器
品牌名称: AWINIC(艾为)
商品型号: AW9961DNR
商品编号: C164090
商品封装: TDFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

AW9961是一款高效率的电感升压型白光LED驱动器。内部集成了40V的功率开关，可支持单串最多10颗LED应用。600kHz固定工作频率减小了输出电压纹波，提高了转换效率，而且允许使用封装更小的外围器件。反馈电压为200mV，LED的电流通过外置设定电阻确定。同时支持两种调光方式，LED的电流可通过CTRL引脚的一线数字接口控制，也可通过加在CTRL引脚的PWM调光信号的占空比来控制。无论采用哪种调光方式，都尽可能降低输出电压及电流的纹波，避免产生人耳可听见的噪声。内置EMI配置寄存器，可在一线或PWM模式下进行配置。内置软启动功能，最大限度地减小电源的浪涌电流。还内置过流保护、LED开路过压保护（OVP）及过温保护，防止芯片进入异常工作状态。

商品特性

2.7V至5.5V的输入电压范围
38V过压保护（OVP）电压，支持最多10颗串联LED
采用创新的CDC(Classification Drive Control)输出驱动技术，显著提升EMI性能
200mV反馈电压
集成灵活的一线数字调光和PWM调光
支持EMI性能一线/PWM模式下可调PWM调光频率范围10kHz~100kHz，调光最小占空比：1%
600kHz开关频率
内置过流保护和过温保护功能
内置软启动功能，限制启动时的浪涌电流
纤小的TDFN2×2 - 6L封装

应用领域

移动电话
便携式多媒体播放器
GPS接收器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	600kHz
	通道数	1
	输出电压	-

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
