温馨提醒：图片仅供参考，商品以实物为准

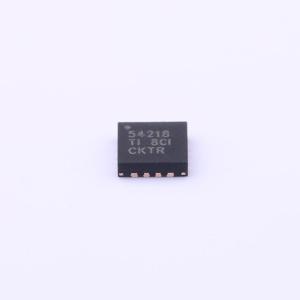

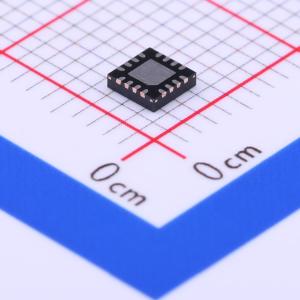

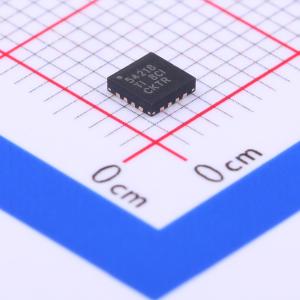

TPS54218RTER
2.95-V至6-V输入，2-A输出，2-MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54218是一款全功能的6V、2A同步降压转换器,具有两个集成的MOSFET。该器件通过集成MOSFET、电流模式控制减少外部组件数量,实现高效率。它还支持外部时钟同步、可调软启动/排序、UV和OVPower-Good输出等功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54218RTER
- 商品编号
- C160706
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.95V~6V | |
| 输出电压 | 803mV~4.5V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54218 器件是一款全功能的6V、2A同步降压电流模式转换器，集成了两个MOSFET。
TPS54218 器件通过集成MOSFET、实现电流模式控制以减少外部元件数量、支持高达2MHz的开关频率以减小电感尺寸，并采用小型3mm x 3mm热增强型QFN封装来最小化器件尺寸，从而实现了小型设计。
TPS54218 器件提供准确的±1%电压基准（V_REF）在温度范围内对各种负载进行精确调节。
通过集成30毫欧的MOSFET和350微安的典型电源电流，效率得到了最大化。使用EN引脚进入关断模式时，关断电源电流可降至2微安。
欠压锁定内部设定为2.6V，但可以通过在使能引脚上设置电阻网络来提高阈值。输出电压启动斜坡由软启动引脚控制。开漏电源良好信号表示输出电压在其标称电压的93%至107%之间。频率回折和热关断在过流条件下保护器件。
应用领域
- 低电压、高密度电源系统
- 高性能DSPs、FPGAs、ASICs和微处理器的负载点调节
- 宽带、网络和光通信基础设施
