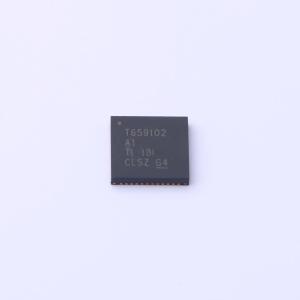

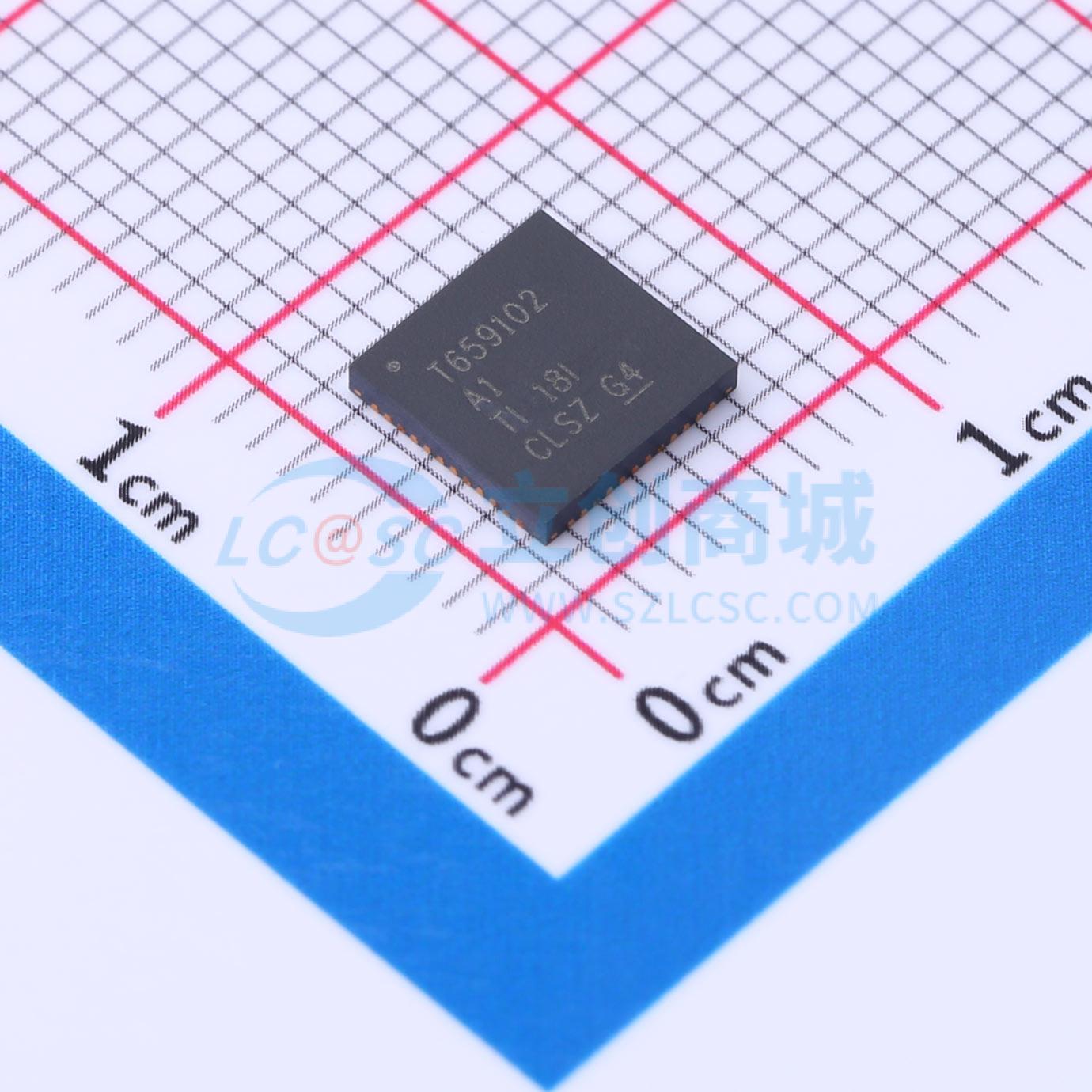

TPS659102A1RSLR

集成电源管理单元

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65910 具有 4 个直流/直流转换器、8 个 LDO 和 RTC 的 6mm x 6mm QFN 封装系列集成电源管理 IC (PMIC)
品牌名称: TI(德州仪器)
商品型号: TPS659102A1RSLR
商品编号: C160798
商品封装: VQFN-48-EP(6x6)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

TPS65910器件是一款集成式电源管理IC，采用48-QFN封装，适用于由单节锂离子或锂聚合物电池、3节串联镍氢电池供电，或由5V输入供电且需要多电源轨的应用。该器件提供三个降压转换器、一个升压转换器和八个LDO，旨在满足基于OMAP应用的特定电源需求。

其中两个降压转换器为双处理器内核供电，并可通过专用的3类SmartReflex接口进行控制，以实现最佳节能效果。第三个转换器为系统中的I/O和存储器供电。

该器件包含八个通用LDO，可提供广泛的电压和电流能力。这些LDO可通过I²C接口进行完全控制。LDO的使用方式灵活，具体用途如下：两个LDO用于为基于OMAP的处理器上的PLL和视频DAC电源轨供电；四个通用辅助LDO可为系统中的其他设备供电；另外两个LDO用于为需要DDR存储器的应用中的DDR存储器电源供电。

除电源资源外，该器件还包含一个嵌入式电源控制器（EPC），用于管理OMAP系统的电源排序要求，以及一个RTC。

商品特性

嵌入式电源控制器
两个为处理器内核供电的高效降压DC-DC转换器
一个为I/O供电的高效降压DC-DC转换器
一个高效升压5V DC-DC转换器
符合SmartReflex标准的处理器内核动态电压管理
8个LDO稳压器和一个实时时钟（RTC）LDO（内部使用）
一个用于通用控制命令的高速I²C接口（CTL-I²C）
一个用于SmartReflex 3类控制和命令的高速I²C接口（SR-I²C）
两个与SR-I²C复用的使能信号，可配置用于控制任何电源状态和处理器内核电源电压
热关断保护和热芯片检测
一个RTC资源，具备：32.768kHz晶体振荡器或32kHz内置RC振荡器、日期、时间和日历、闹钟功能
一个可配置的GPIO
通过内部或外部3MHz时钟实现DC-DC开关同步

应用领域

便携式和手持系统
工业系统

优惠活动

4.9折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	-
	开关频率	3MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	4
	拓扑结构	降压式；升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
