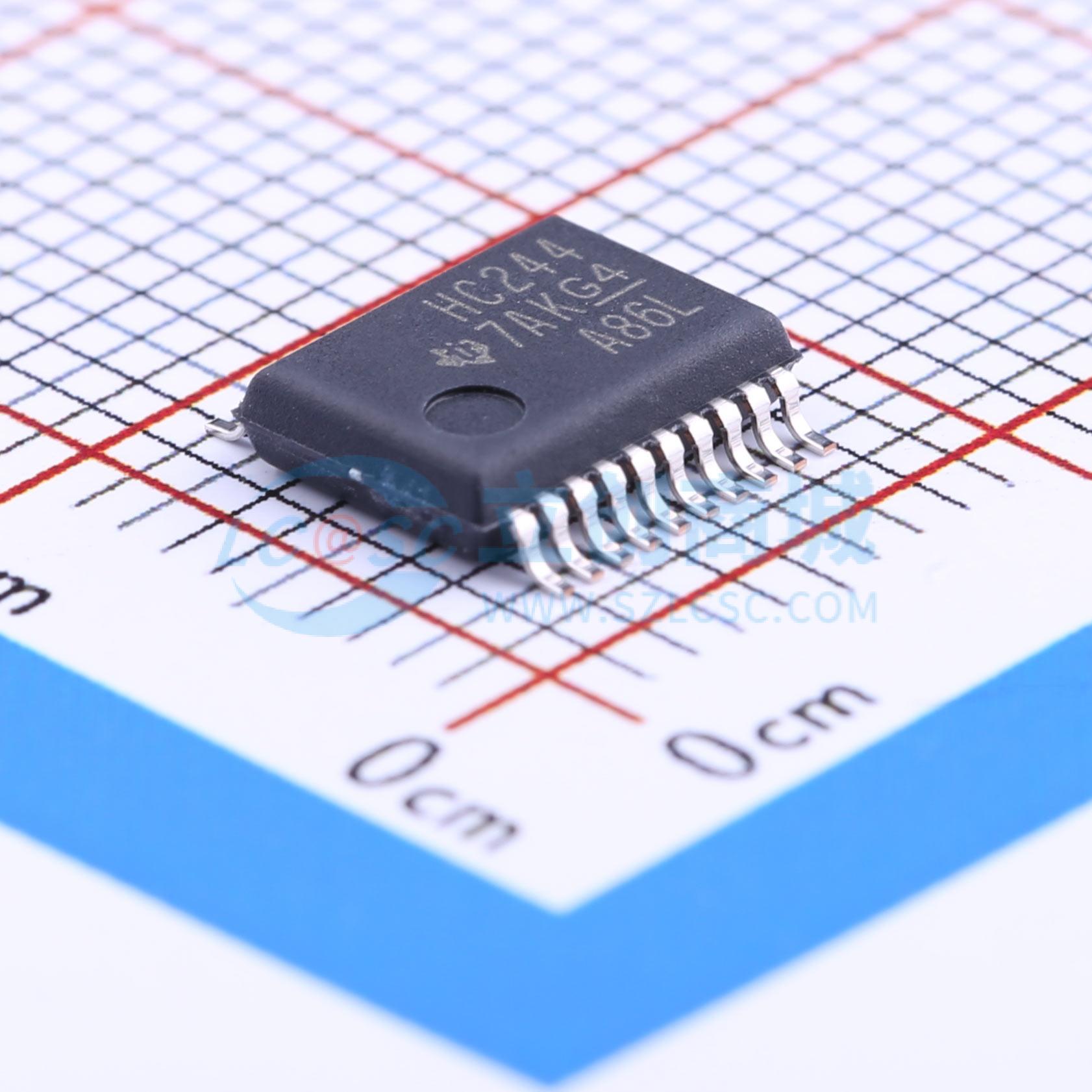

温馨提醒：图片仅供参考，商品以实物为准
SN74HC244DBR
八进制缓冲器和三态输出线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC244 具有三态输出的 8 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC244DBR
- 商品编号
- C157531
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 11ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SNx4HC244是八缓冲器和带三态输出的线路驱动器，专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度。该器件分为两个带有独立输出使能OE输入的4位缓冲器和驱动器，当输出使能OE为低电平时，器件将A输入的同相数据传输到Y输出；当OE为高电平时，输出处于高阻抗状态。
商品特性
- 工作电压范围宽，为2V~6V
- 高电流输出可驱动15个LSTTL负载
- 具备三态输出，可驱动总线或缓冲存储器地址寄存器
- 功耗低，ICC最大为80μA
- 典型传播延迟tpd = 11ns
- 5V条件下输出驱动为±6mA
- 输入电流低，最大为1μA
应用领域
- 服务器
- LED显示屏
- 网络交换机
- 电信基础设施
- 电机驱动器
- I/O扩展器
