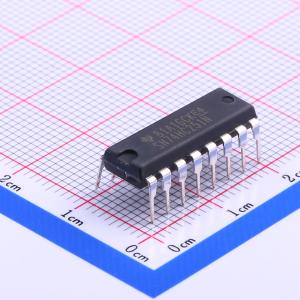

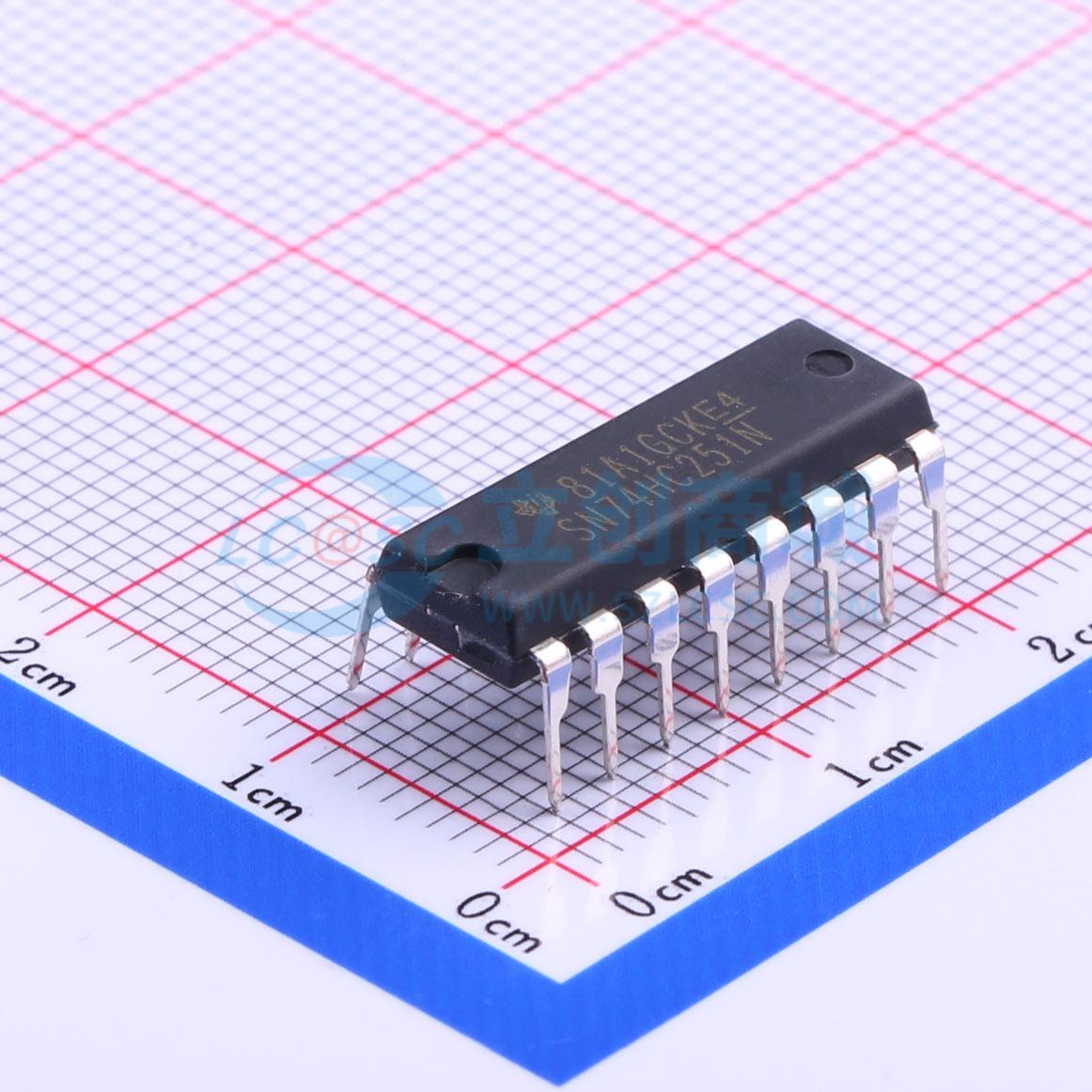

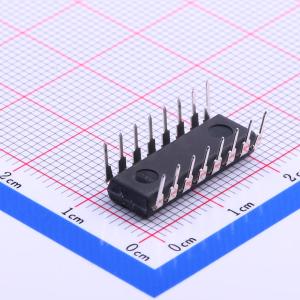

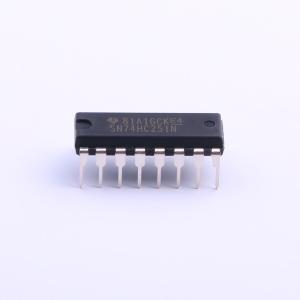

SN74HC251N

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HC251 具有三态输出的数据选择器/多路复用器
品牌名称: TI(德州仪器)
商品型号: SN74HC251N
商品编号: C157532
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.84克(g)

商品参数

商品特性

3态版本的'HC151
宽工作电压范围2至6 V
高电流3态输出可直接与系统总线接口或可驱动多达15个LSTTL负载
低功耗，最大ICC为80 μA
典型tpd = 9 ns
在5 V时±6 mA输出驱动
最大输入电流为1 μA
执行并行到串行转换
互补输出提供真值和反相数据
完全二进制解码以选择1-of-8数据源
受控于选通的互补3态输出
3态输出可以与总线组织系统的数据线接口并驱动它们
两个输出均由输出使能（OE）输入控制
当OE为高电平时，输出被禁用
电源电压范围，VCC：-0.5 V至7 V
输入箝位电流，IK（VI < -0.5 V或VI > VCC）：±20 mA
输出箝位电流，IOK（VO < 0 V或VO > VCC）：±20 mA
连续输出电流，IO（VO = 0至VCC）：±35 mA
通过VCC或GND的连续电流：±70 mA
封装热阻，θJA：D封装73°C/W，DB封装82°C/W，N封装67°C/W，NS封装64°C/W，PW封装108°C/W
存储温度范围，Tstg：-65°C至150°C
推荐工作条件：VCC电源电压2 V至6 V
高电平输入电压（VIH）：1.5 V至4.2 V
低电平输入电压（VIL）：0.5 V至1.8 V
输入电压（VI）：0 V至VCC
输出电压（VO）：0 V至VCC
输入转换上升/下降时间（Δt/Δv）：400 ns至1000 ns
工作自由空气温度（TA）：-55°C至125°C
VOH (VOL) 输出电平：1.9 V至5.999 V (0.001 V至0.1 V)
输入漏电流（IIZ）：±0.01 μA至±10 μA
电源电流（ICC）：8 μA至160 μA
输入电容（Ci）：3 pF至10 pF
传播延迟（tpd）：15 ns至205 ns
使能时间（ten）：9 ns至100 ns
禁用时间（tdis）：6 ns至75 ns
功耗电容（Cpd）：70 pF

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2V~6V

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	工作温度	-40℃~+85℃
