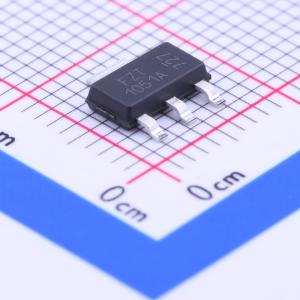

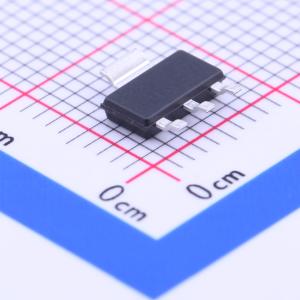

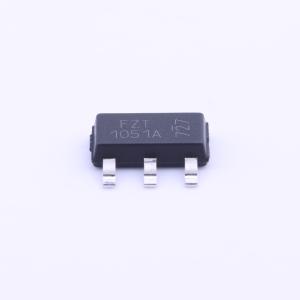

温馨提醒：图片仅供参考，商品以实物为准
FZT1051ATA
NPN 电流:5A 电压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BVCEO > 40V。 高连续集电极电流 IC = 5A。 峰值脉冲电流 ICM = 20A。 低饱和电压 VCE(sat) < 120mV @ 1A。 低等效导通电阻 RSAT = 50mΩ @ 5A。 hFE 指定至 10A，高增益保持。应用：螺线管、继电器和执行器驱动器。 DC 模块
- 品牌名称
- DIODES(美台)
- 商品型号
- FZT1051ATA
- 商品编号
- C156327
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 5A | |
| 集射极击穿电压(Vceo) | 40V | |
| 耗散功率(Pd) | 3W | |
| 直流电流增益(hFE) | 130@5A,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 155MHz | |
| 集电极截止电流(Icbo) | 500nA | |
| 集射极饱和电压(VCE(sat)) | 340mV@5A,100mA | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 1个NPN |
商品特性
- 集电极 - 发射极击穿电压（BVCEO）> 40 V
- 集电极连续电流（IC） = 5 A（高值）
- 集电极脉冲峰值电流（ICM） = 20 A
- 低饱和电压：集电极 - 发射极饱和电压（VCE(sat)）< 120 mV（集电极电流为 1 A 时）
- 低等效导通电阻：饱和电阻（RSAT） = 50 mΩ（集电极电流为 5 A 时）
- 高增益维持：直流电流放大系数（hFE）在集电极电流达 10 A 内有明确规定
- 互补 PNP 型：FZT1151A
- 无铅涂层；符合 RoHS 标准
- 无卤素和锑。“绿色”器件
应用领域
- 螺线管、继电器和执行器驱动电路
- 直流模块
- 电机控制
