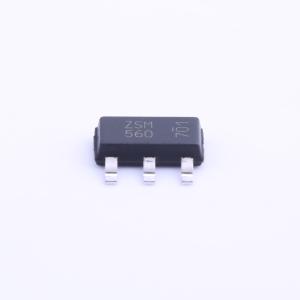

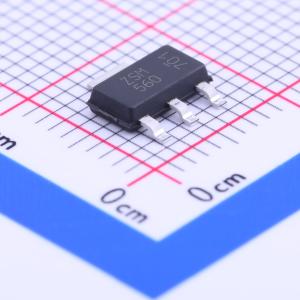

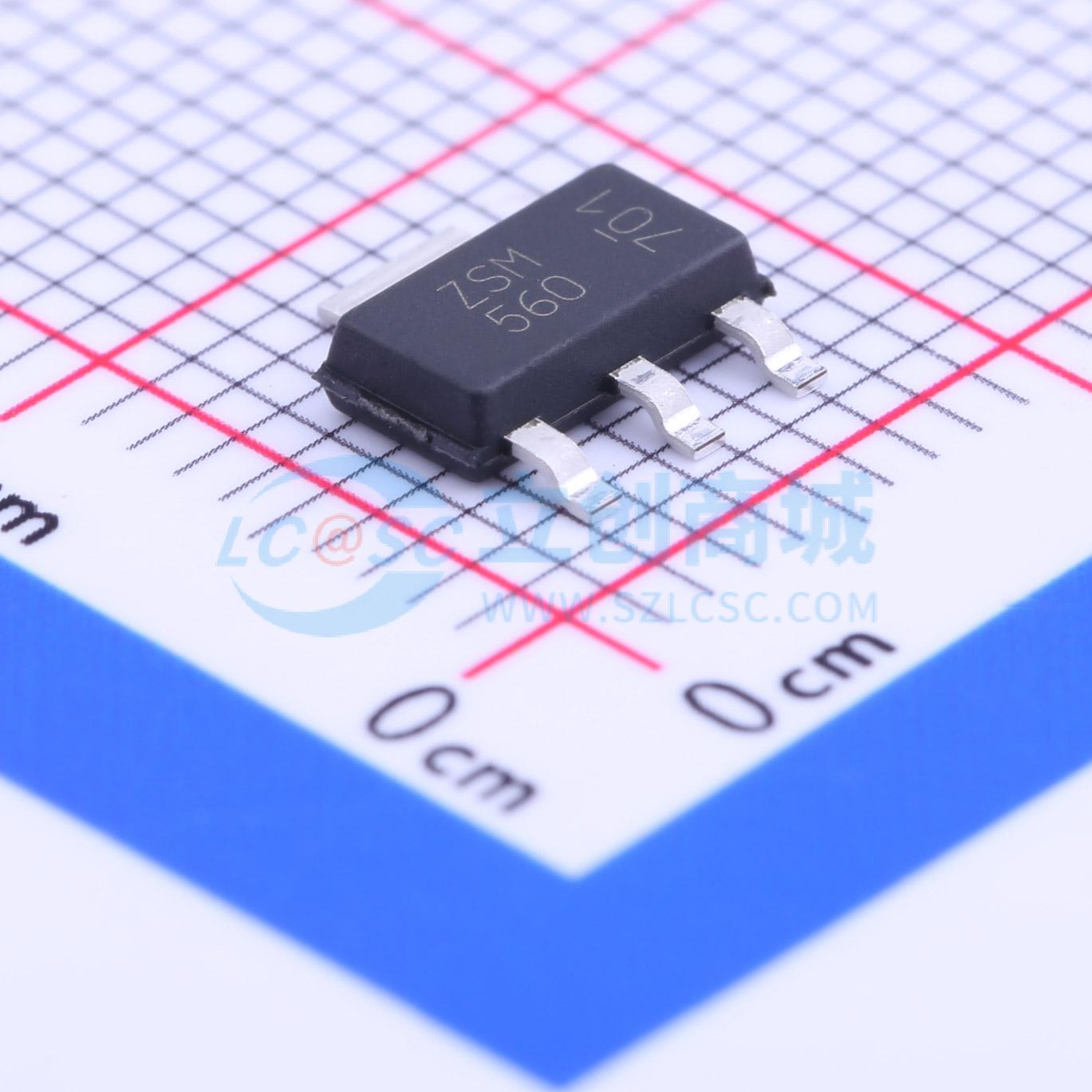

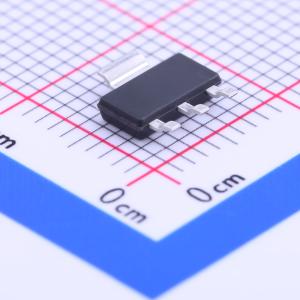

ZSM560GTA
停产 ZSM560GTA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 阀值：4.6V
- 品牌名称
- DIODES(美台)
- 商品型号
- ZSM560GTA
- 商品编号
- C156321
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~6.5V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 4.6V | |
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 工作温度 | -40℃~+85℃ |
商品概述
ZSM560是一款三端欠压监测电路，适用于微处理器系统。该器件的阈值电压设定为4.6伏，非常适合5伏电路。 该器件包含一个精密电压基准和一个内置迟滞的比较器，可防止出现不稳定运行情况。ZSM560具有一个集电极开路输出，能够吸收至少10mA电流，只需一个外部电阻即可与后续电路连接。 该器件在1伏及以上电压下可保证正常工作，从该电压到器件阈值电压，输出保持低电平，提供上电复位功能。一旦电源电压建立后，若在任何时候降至阈值以下，输出将再次拉低。 该器件提供TO92封装，适用于通孔应用，以及SOT223封装，满足表面贴装需求。
商品特性
- SOT223和TO92封装
- 上电复位发生器
- 自动复位生成
- 低待机电流
- 1伏起保证正常工作
- 宽电源电压范围
- 内部钳位二极管用于对延时电容放电
- 适用于5伏逻辑的4.6伏阈值
- 20mV迟滞防止不稳定运行
应用领域
- 微处理器系统
- 计算机
- 计算机外设
- 仪器仪表
- 汽车
- 电池供电设备
