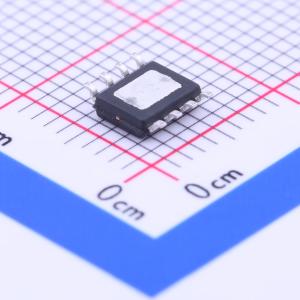

温馨提醒：图片仅供参考，商品以实物为准

AP6502ASP-13

240kHz外部补偿同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP6502A是一款240kHz开关频率的外部补偿同步降压转换器,集成了低Rson高侧和低侧MOSFET。它支持高达2A的连续负载电流,效率高达95%,采用SO-8EP封装。
品牌名称: DIODES(美台)
商品型号: AP6502ASP-13
商品编号: C155345
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

AP6502A是一款开关频率为240kHz的外部补偿同步DC-DC降压转换器，集成了低导通电阻（RDSON）的高端和低端MOSFET。 AP6502A可提供高达2A的连续负载电流，效率高达95%。 AP6502A采用电流模式控制，具有快速瞬态响应和易于实现环路稳定的特点。 AP6502A高度集成，所需外部元件极少，简化了电路板布局，减少了空间需求，非常适合分布式电源架构。 AP6502A采用标准的绿色SO-8EP封装，带有外露焊盘以改善散热性能，符合RoHS标准。

商品特性

输入电压（VIN）：4.75V至23V
连续输出电流2A，峰值电流3A
输出电压（VOUT）可调范围：0.925V至20V
开关频率240kHz
可编程软启动
使能引脚保护、过流保护（OCP）、热关断
完全无铅，完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

游戏机
平板电视和显示器
机顶盒
分布式电源系统
家庭音频设备
消费电子产品
网络系统
FPGA、DSP和ASIC电源、绿色电子产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~23V
	输出电压	925mV~20V
	输出电流	2A
	开关频率	240kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
