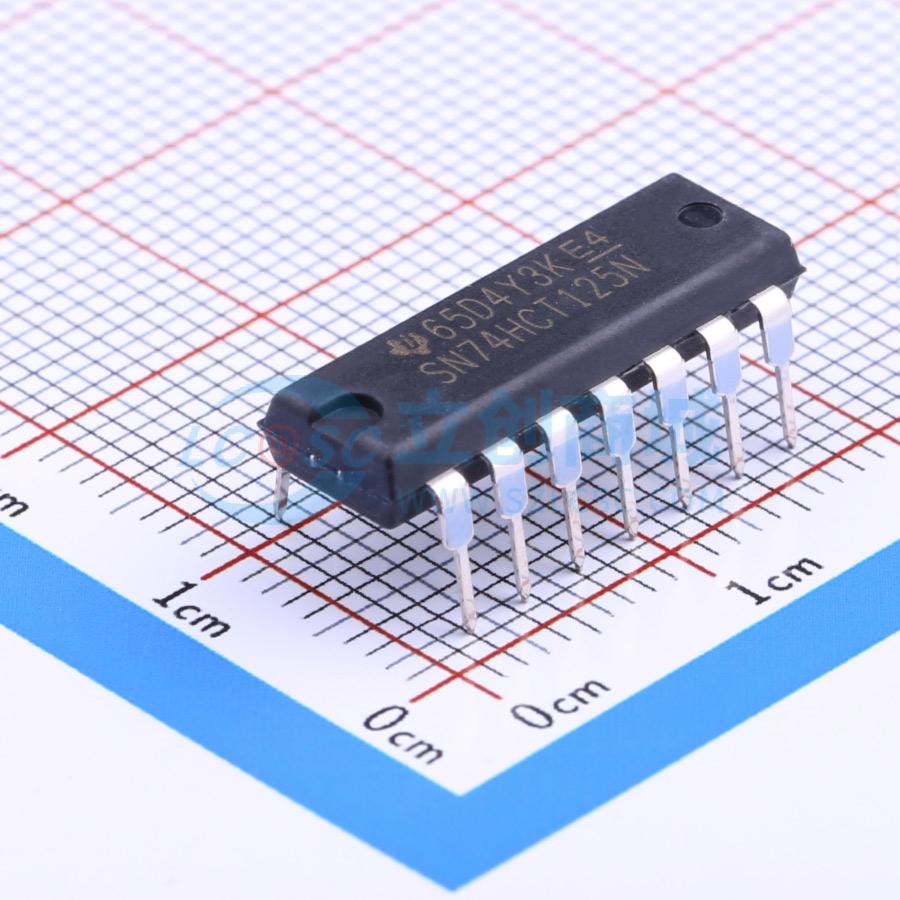

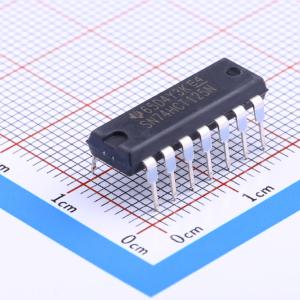

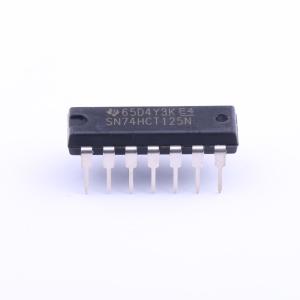

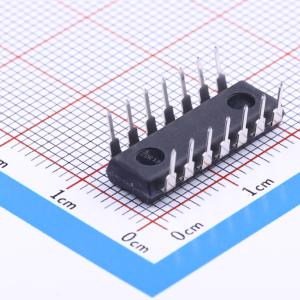

SN74HCT125N
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT125 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT125N
- 商品编号
- C154102
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 23ns@5.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
这些总线缓冲门具有带三态输出的独立线路驱动器。当对应的输出使能（OE）输入为高电平时，每个输出都会禁用。为确保在上电或掉电期间保持高阻态，OE应通过上拉电阻连接至VCC；电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 工作电压范围为4.5 V至5.5 V
- 大电流输出最多可驱动15个LSTTL负载
- 低功耗，最大Icc为80 μA
- 典型tpd为12 ns
- 在5 V电压下输出驱动为±6 mA
- 最大输入电流为1 μA
- 输入与TTL电平兼容
- 大电流三态输出可驱动总线线路或缓冲存储器地址寄存器
