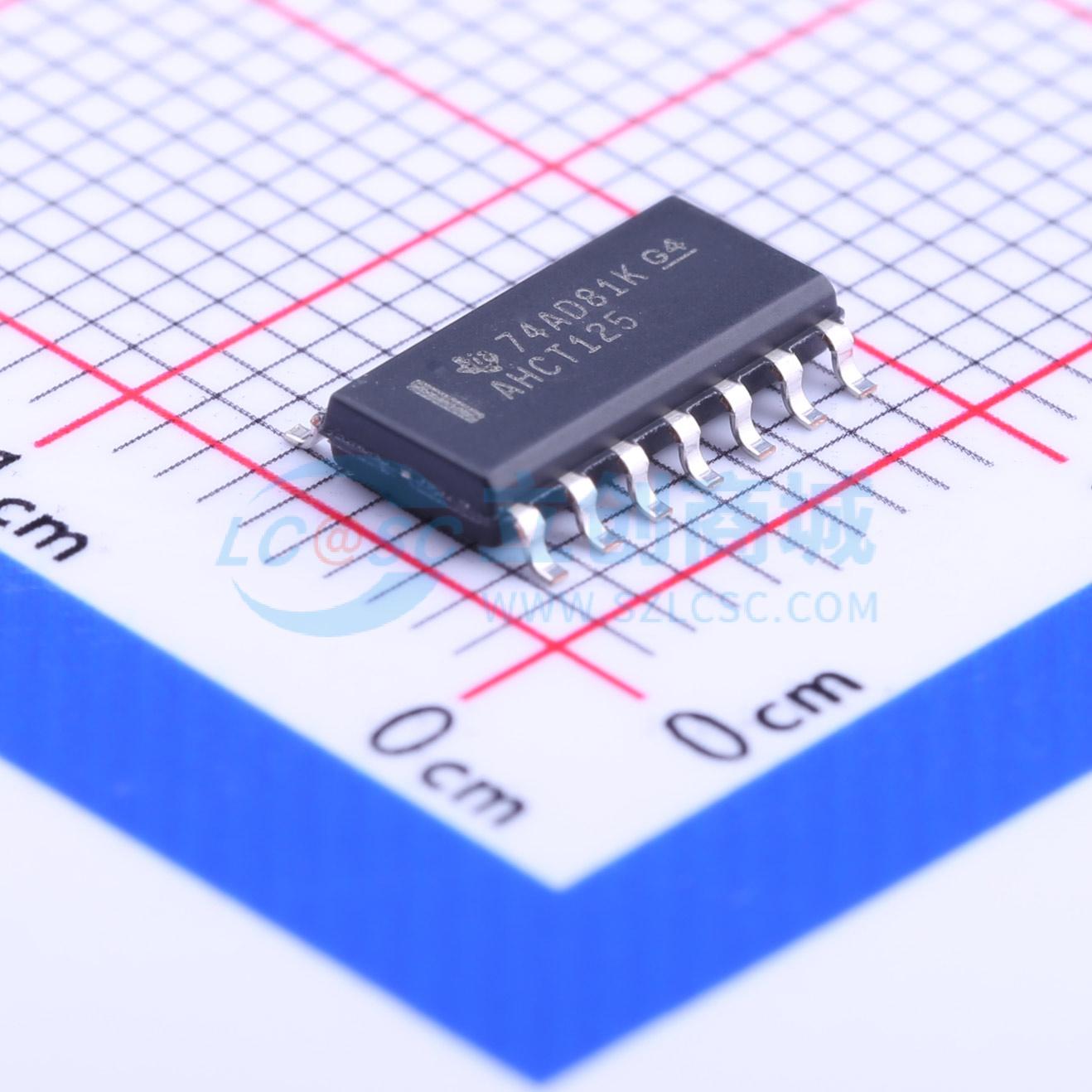

SN74AHCT125DR

三态输出，四路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHCT125 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHCT125DR
商品编号: C155176
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

商品概述

AHCT125器件是四路总线缓冲门，带有独立线路驱动器，具备三态输出。当关联的输出使能OE输入为高电平时，每个输出被禁用；当OE为低电平时，对应门将A输入的数据传输至Y输出。为确保上电或掉电过程中保持高阻抗状态，OE应通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌流能力决定，提供多种封装形式可选。

商品特性

输入兼容TTL电压
闩锁性能超过250mA，符合JESD 17规范
ESD防护性能符合JESD 22规范，其中人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
最大额定参数（工作自由空气温度范围内）：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V，输出钳位电流±20mA，连续输出电流±25mA，VCC或GND的连续电流±50mA；存储温度范围-65℃~150℃
不同封装的热阻抗参数：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
所有未使用的输入端必须接VCC或GND，以保证器件正常工作
开关特性测试条件为VCC=5V±0.5V，工作在推荐温度范围内
噪声特性测试条件为VCC=5V，CL=50pF，TA=25℃，仅适用于表面贴装封装
工作特性测试条件为VCC=5V，TA=25℃

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHCT
	工作温度	-40℃~+85℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	7.5ns@5V,50pF
	功能特性	输出使能
