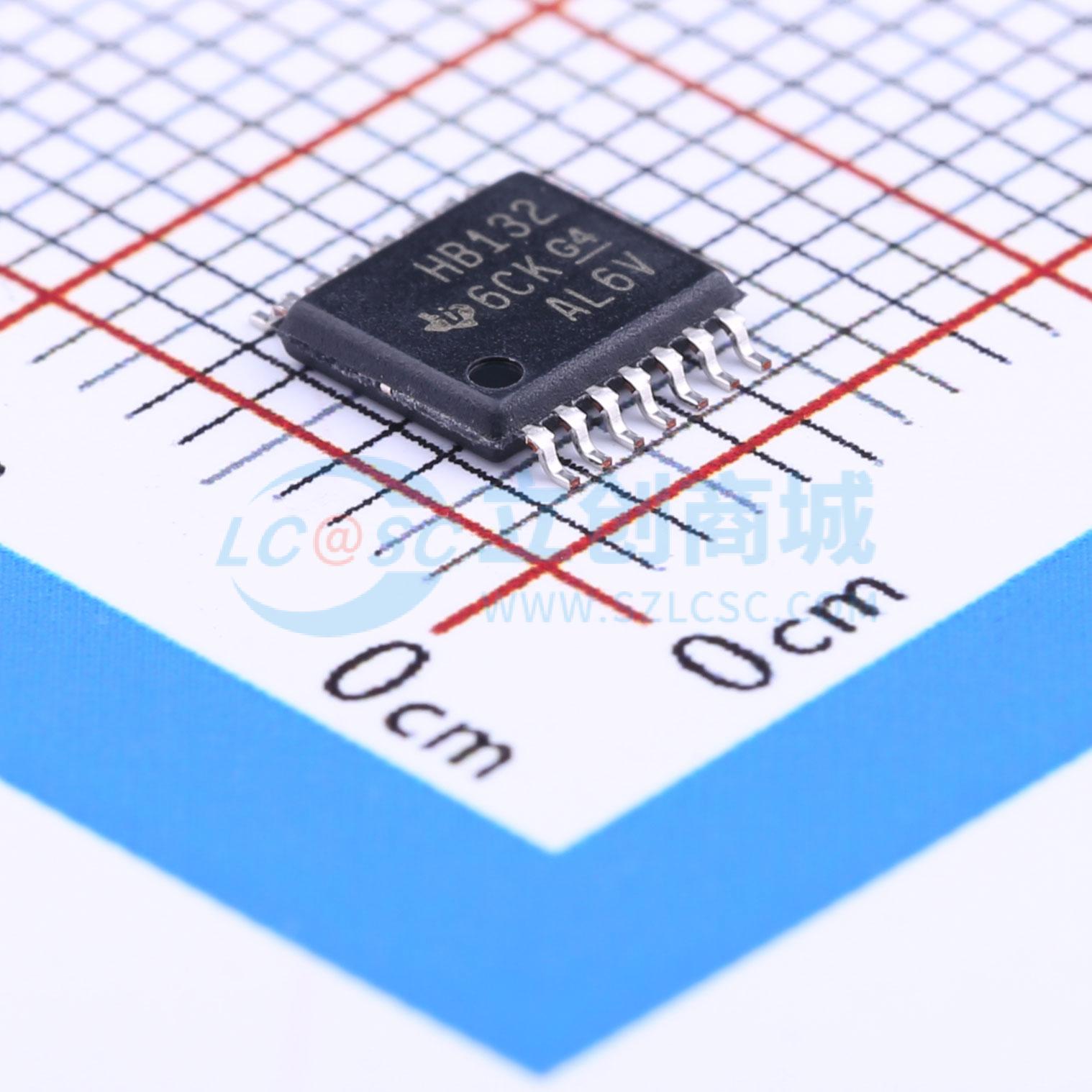

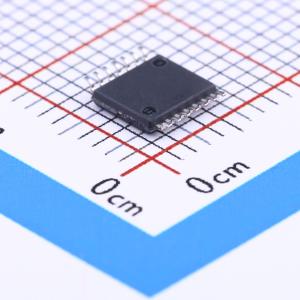

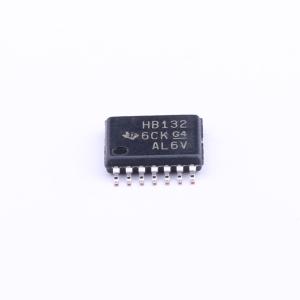

SN74AHCT132PWR
带施密特触发器输入的四路正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT132 具有施密特触发输入的 4 通道、4 输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT132PWR
- 商品编号
- C155178
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.9V~2.1V | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.94V；4.4V~4.5V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器；TTL兼容CMOS | |
| 输出类型 | - |
商品概述
AHCT132器件是四路正与非门，该器件在正逻辑中执行布尔函数Y = 非(A·B) 或 Y = 非A + 非B。每个电路都可作为与非门工作，由于具备施密特作用，对于正向和负向信号具有不同的输入阈值电平。该电路经过温度补偿，即使输入斜波变化极慢仍可触发，可输出无抖动的干净信号，该器件存在多种封装规格，部分引脚无内部连接。
商品特性
- 输入兼容TTL电平
- 可适应极慢的输入跳变，正常工作
- 具备温度补偿阈值电平
- 抗干扰能力强
- 引脚排列与AHCT00相同
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能超过JESD 22标准，其中人体模型可达2000V(A114-A)，机器模型可达200V(A115-A)，带电器件模型可达1000V(C101)
- 电源电压范围为-0.5V~7V，输入电压范围为-0.5V~7V，输出电压范围为-0.5V~VCC + 0.5V
- 输入钳位电流(VI < 0)为-20mA，输出钳位电流(VO < 0 或 VO > VCC)为±20mA
- 连续输出电流(VO在0至VCC之间)为±25mA，流过VCC或GND的连续电流为±50mA
- 不同封装热阻抗分别为：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入必须接VCC或GND，才能保证器件正常工作
