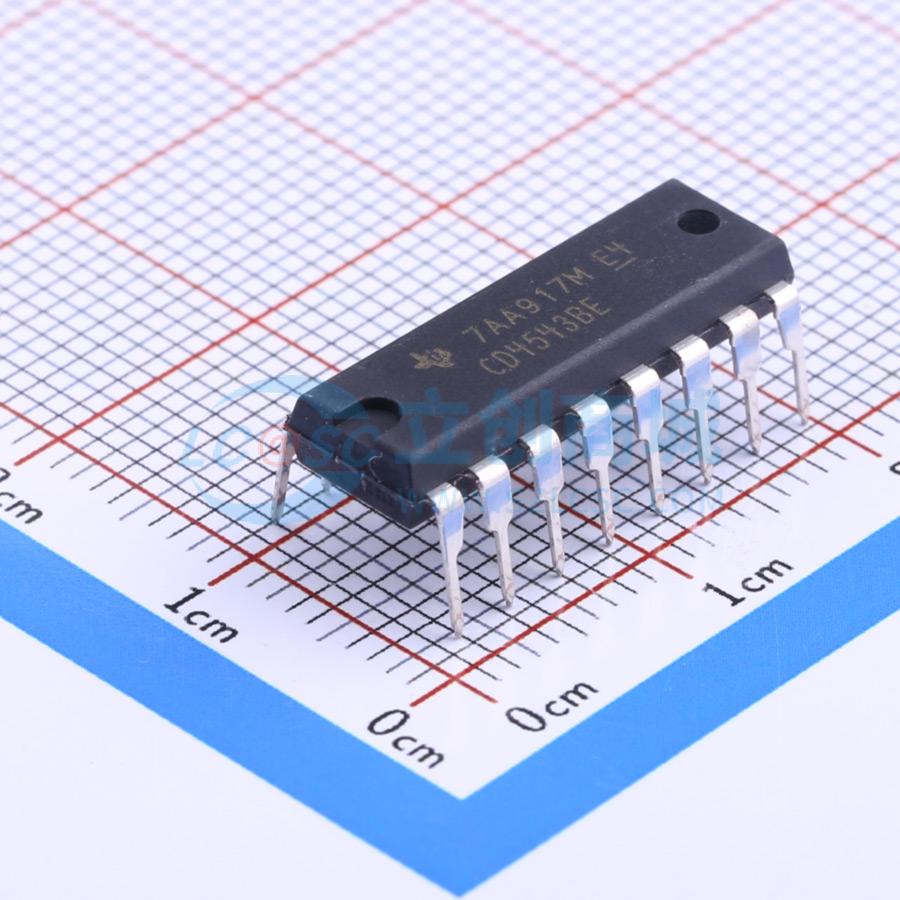

CD4543BE

CD4543B是一款BCD-七段锁存/译码/驱动器，主要设计用于液晶显示器（LCD）应用。它也能够驱动发光二极管（LED）、白炽灯、气体放电和荧光显示器。当引脚7连接到Vss时，该器件在功能上与CD4056B相似，可直接替代CD4056B。它与CD4056B的不同之处在于，它具有显示消隐功能而非电平转换功能，并且仅需一个电源。当CD4056B用于电平转换模式时，需要两个电源。当CD4543B用于LCD应用时，必须向PHASE输入和LCD器件的背板施加方波。对于LED应用，共阴极器件的PHASE输入需要逻辑0；共阳极器件的PHASE输入需要逻辑1。

• 对所有非法输入组合进行显示消隐
• 代码锁存存储
• 在整个额定温度范围内，能够驱动两个低功耗TTL负载、两个HTL负载或一个低功耗肖特基负载
• 可与CD4056B引脚对引脚替换（引脚7连接到Vss）
• 直接驱动LED的能力
• 在20 V下对静态电流进行100%测试
• 在整个封装温度范围内，在∇·μΞ时最大输入电流为η μA；在∇μ′Ξ′Ξ′和ε25℃时为100 nA
• 噪声容限（整个封装温度范围）：VDD = 5V时为1 V，VDD = 10V时为2 V，VDD = 15 V时为2.5 V
• 5-V、10-V和η5-V参数额定值
• 符合JEDEC暂行标准第13B号“δB·δ系列CMOS器件描述标准规范”的所有要求

• 仪器显示驱动器
• 仪表盘显示驱动器
• 计算机/计算器显示驱动器
• 计时设备驱动器（时钟、手表、定时器）
