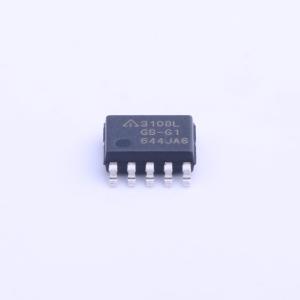

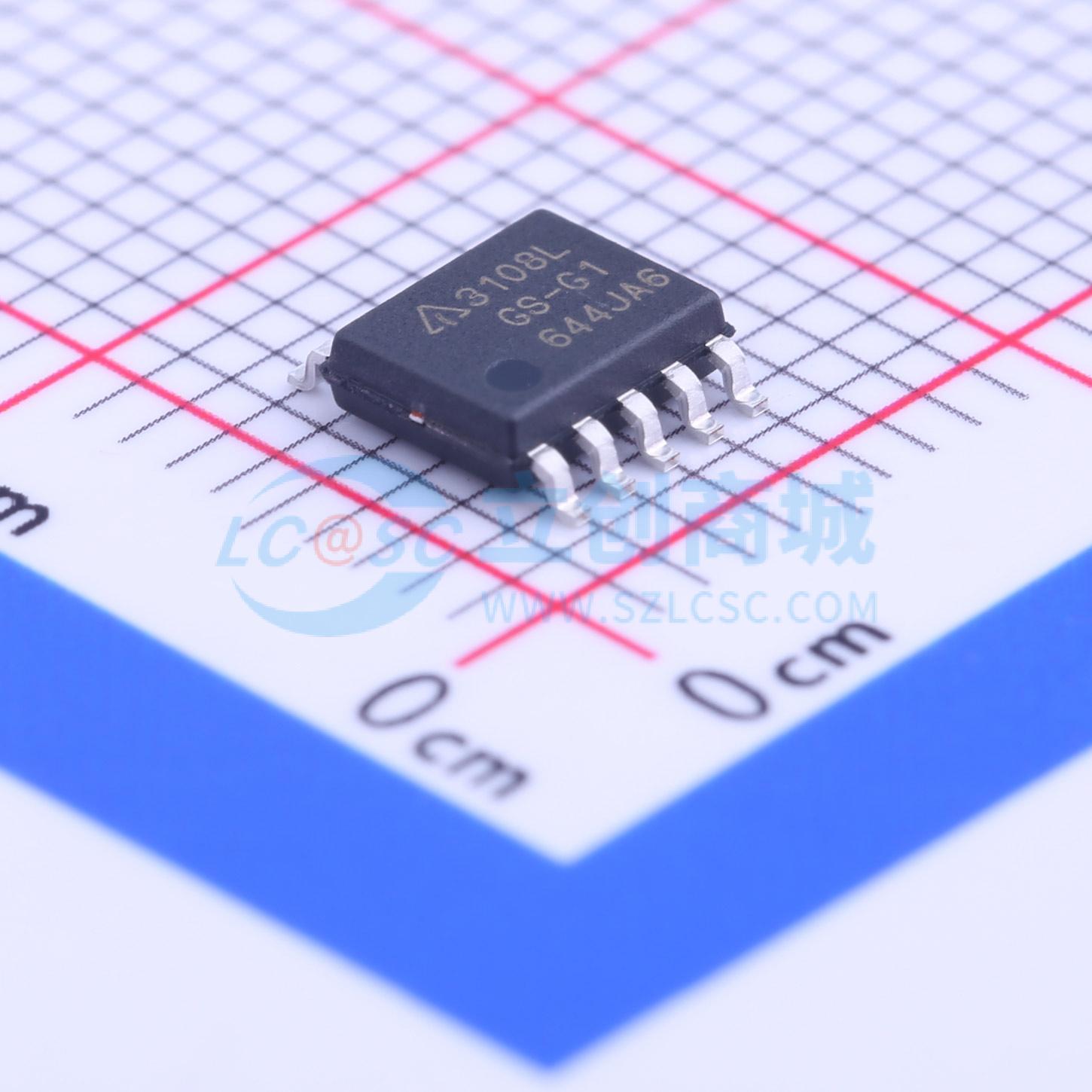

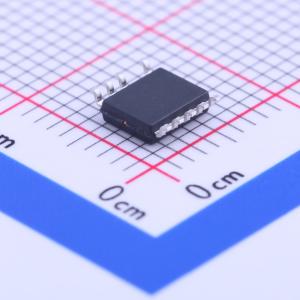

AP3108LGSTR-G1
10V~28V
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3108LGSTR-G1
- 商品编号
- C155219
- 商品封装
- SSOP-10-150mil
- 包装方式
- 编带
- 商品毛重
- 0.267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~28V | |
| 开关频率 | 60kHz~70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 550mW | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | - | |
| 功能特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
AP3108L是一款电流模式PWM控制器，专为需要超低待机功耗、高功率密度和全面保护的离线电源而设计。AP3108L与二极管公司的次级侧控制器（如AP4320）配合使用，可应用于需要恒流（CC）和恒压（CV）的场合。 AP3108L的最大开关频率设定为65kHz。开关频率可通过绿色模式进行调制，在该模式下，开关频率会随着负载的减小而平稳降低。这将使最小开关频率被钳位在约22kHz，以避免产生可听噪声。 AP3108L通过HV引脚提供内部高压启动功能，可节省外部启动电阻的使用，降低待机损耗。HV引脚还实现了X电容放电功能。当X电容连接到系统时，这是一项节能的有用功能，因为当交流线路电压关闭时，它会自动对X电容进行放电，无需额外的放电电阻。 AP3108L集成了一个VCC LDO电路，允许LDO将从辅助绕组整流得到的宽范围VCC_IN调节到一个可接受的值。这使得AP3108L成为宽范围输出电压应用的理想选择。 AP3108L还提供了多种系统保护功能，如次级侧过压保护（OVP）、次级侧欠压保护（UVP）、恒定输出电流限制、逐周期电流限制、欠压保护、可编程外部过温保护（OTP）等。
商品特性
- 电流模式控制
- 高压启动
- 内置VCC LDO以保证宽范围输出电压
- 输出短路时恒定低输出电流
- 低VCC充电电流，降低输出短路时的待机功耗
- 无音频噪声绿色模式控制
- 内部斜率补偿
- 启动过程中的软启动
- 频率折返以实现高平均效率
- 恒定过流保护（COCP）
- VCC维持模式
- X电容放电功能
- 精确的次级侧过压保护和欠压保护
- 可编程外部过温保护
- 欠压保护
- 过载保护
- FOCP和SSCP保护
- 有用的引脚故障保护
- 提供SSOP - 9（CJ型）封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 开关型AC - DC适配器/充电器
- 开放式开关电源
