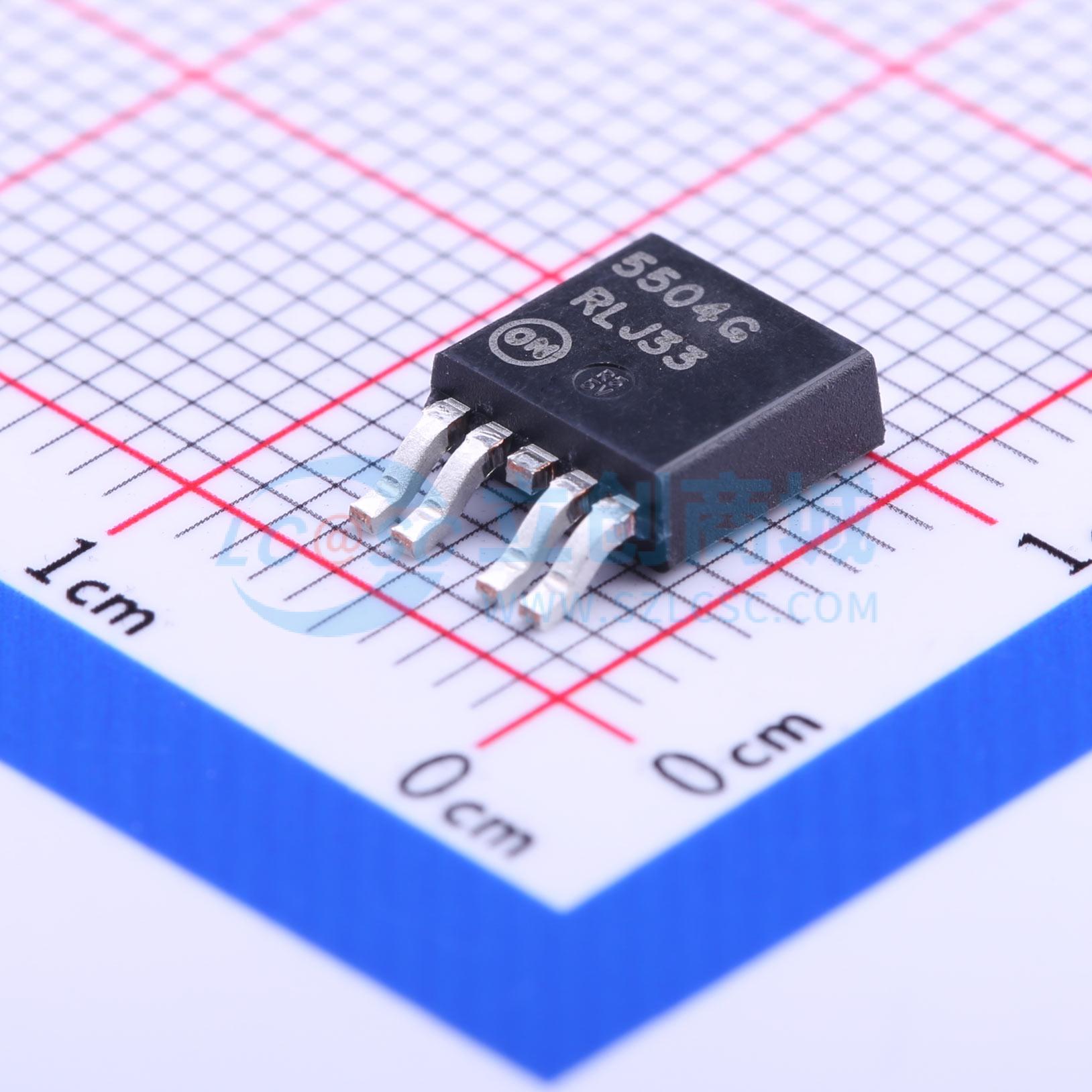

温馨提醒：图片仅供参考，商品以实物为准

NCP5504DTRKG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: onsemi(安森美)
商品型号: NCP5504DTRKG
商品编号: C153744
商品封装: TO-252-5
包装方式: 编带
商品毛重: 0.58克(g)

商品参数

商品概述

NCP5504/NCV5504是高性能双输出、250 mA线性稳压器，适用于后级稳压和对电源敏感的电池供电应用。它们在工作温度范围内具有±2.0%的精度。一个输出电压固定为3.3 V，另一个输出电压可调，范围为1.25 V至5.0 V，典型压差为250 mV。其他特性包括：无需旁路电容即可实现固定输出低噪声的架构，为视听设备、仪器仪表、计算和网络应用以及汽车电子提供了极具吸引力的LDO解决方案。该器件热稳定性好，采用5引脚DPAK无铅封装。

商品特性

一个固定输出引脚和一个可调输出引脚
每个输出250 mA
可调输出电压范围为1.25 V至5.0 V
250 mA时典型压差为250 mV
典型静态电流为370 μA
纹波抑制比为75 dB
NCP5504的温度范围为 -25°C至 +85°C
NCV5504的温度范围为 -40°C至 +125°C
无需旁路电容即可实现低噪声；90 μVrms
线性调整率 <15 mV
负载调整率；Vout1 <15 mV，Vout2 <10 mV
全温度范围精度为±2%
热保护和电流限制
短路保护
NCV前缀适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC - Q100标准且具备PPAP能力
这些器件为无铅器件

应用领域

视听设备
电池供电的消费产品
仪器仪表
计算和网络应用
汽车电子

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	-
	工作电压	9V
	输出电压	1.25V~5V
	输出电流	250mA；250mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	250mV@(250mA)

	属性	参数值
	静态电流(Iq)	370uA
	噪声	90uVrms
	特性	过流保护；过热保护
	工作温度	-25℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	2
