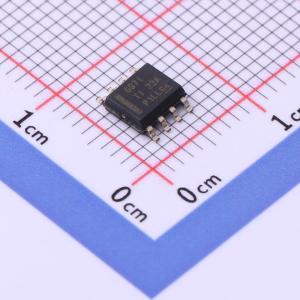

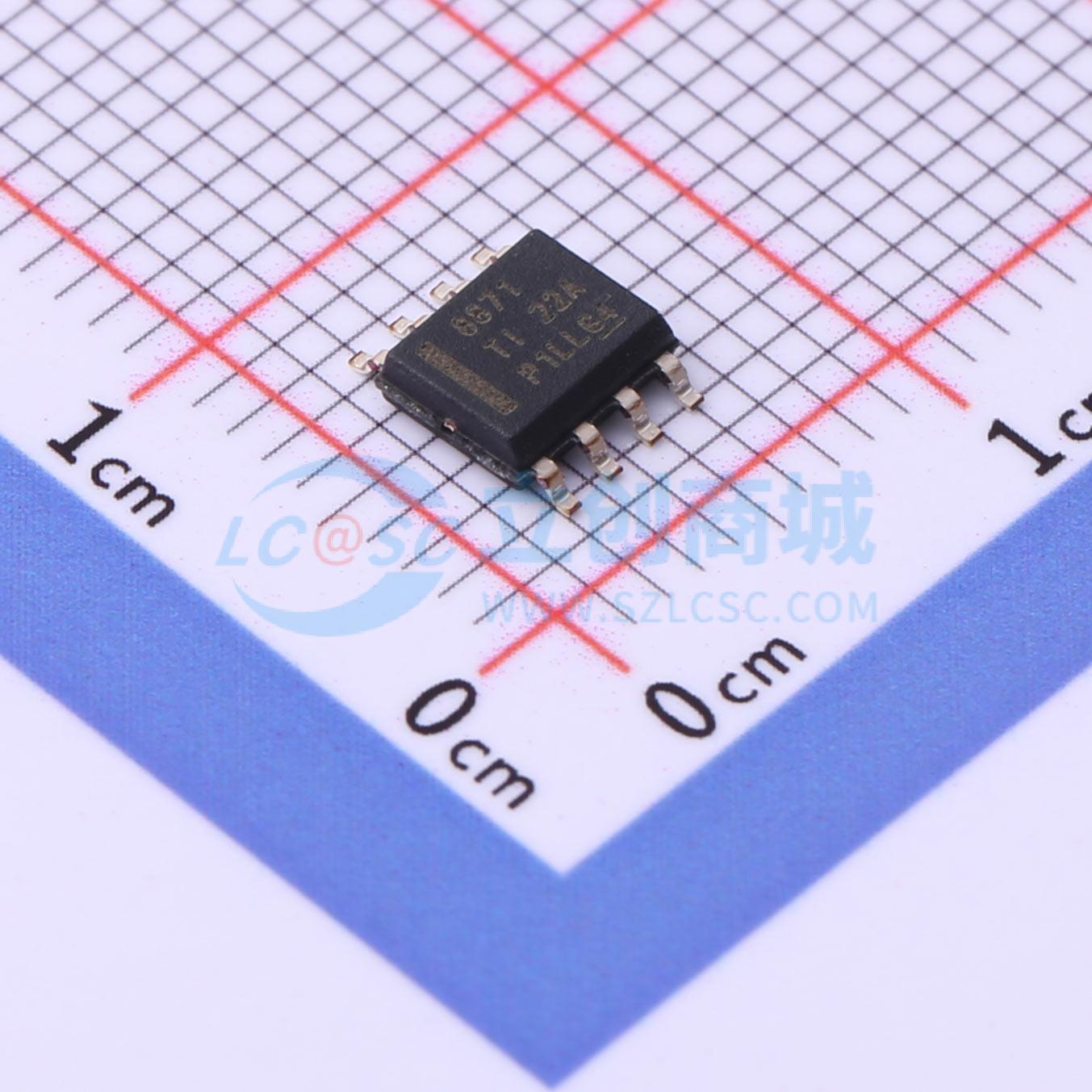

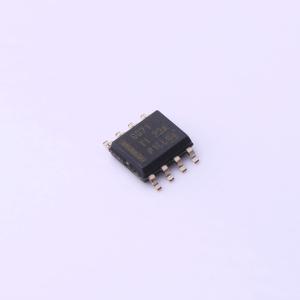

DRV8871DDA

DRV8871器件是一款刷式直流电机驱动器，适用于打印机、电器、工业设备以及其他小型机器。两个逻辑输入控制H桥驱动器，该驱动器由四个N沟道金属氧化物半导体场效应晶体管(MOSFET)组成，能够以高达3.6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入进行脉宽调制(PWM)来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。

DRV8871器件具有高级电流调节电路，该电路不使用模拟电压基准或外部感应电阻器。这种新型解决方案采用标准的低成本、低功耗电阻来设置电流阈值。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。

该器件针对故障和短路问题提供了全面保护，包括欠压锁定(UVLO)、过流保护(OCP)和过热保护(TSD)。故障排除后，器件会自动恢复正常工作。

The DRV8871 device is an optimized 8-pin device for driving brushed DC motors with 6.5 to 45 V and up to 3.6-A peak current. The integrated current regulation restricts motor current to a predefined maximum. Two logic inputs control the H-bridge driver, which consists of four N-channel MOSFETs that have a typical Rds(on) of 565 mΩ (including one high-side and one low-side FET). A single power input, VM, serves as both device power and the motor winding bias voltage. The integrated charge pump of the device boosts VM internally and fully enhances the high-side FETs. Motor speed can be controlled with pulse-width modulation, at frequencies between 0 to 100 kHz. The device has an integrated sleep mode that is entered by bringing both inputs low. An assortment of protection features prevent the device from being damaged if a system fault occurs.

• H桥电机驱动器驱动一个直流电机、一个步进电机的绕组或其他负载
• 6.5V至45V宽工作电压范围
• 565mΩ（典型值）RDS(on) (HS + LS)
• 3.6A峰值电流驱动能力
• PWM控制接口无需感测电阻即可实现电流调节
• 低功耗休眠模式
• 小型封装尺寸 – 8引脚HSOP封装，带有PowerPAD 4.9mm×6mm
• 集成保护特性 – VM欠压闭锁(UVLO)、过流保护(OCP)、热关断(TSD)、自动故障恢复

• 打印机
• 电器
• 工业设备
• 其他机电应用
