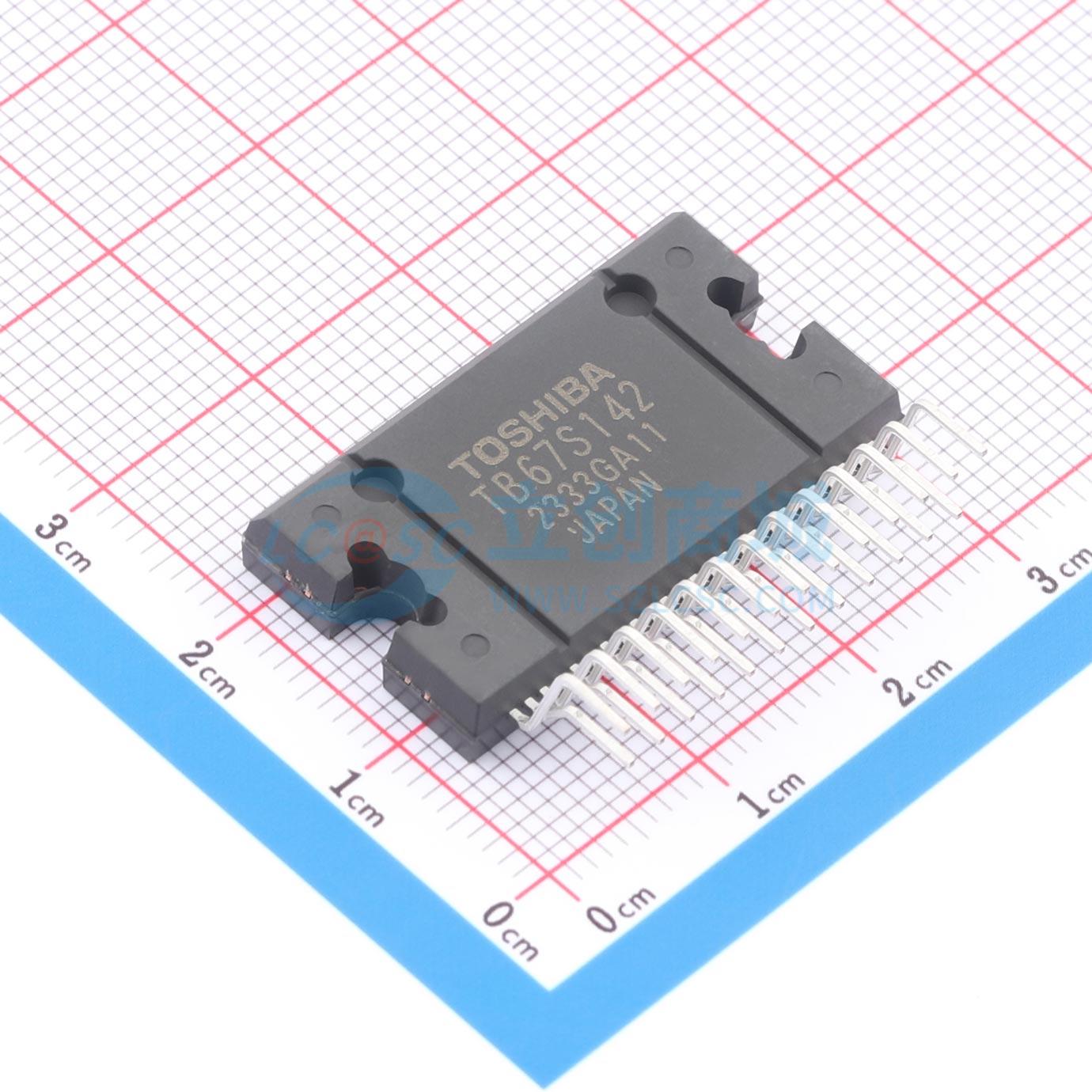

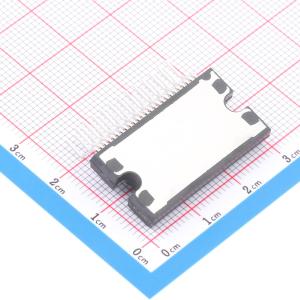

TB67S142HG
3A 5.25V电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB67S142HG
- 商品编号
- C1556873
- 商品封装
- HZIP-25
- 包装方式
- 管装
- 商品毛重
- 11.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.75V~5.25V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 3A | |
| H桥数量 | - | |
| 驱动类型 | 单极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1；4 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 250mΩ | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 热警告；过流保护；上电复位；过温保护 |
商品概述
TB67S142是一款时钟控制的PWM斩波式两相单极步进电机驱动器。采用BiCD工艺，TB67 S142HG可在VM电压为45V、输出电压为84V、最大输出电流为3.0A（绝对最大额定值）的条件下工作。
商品特性
- BiCD工艺的单片集成电路。
- 能够驱动一台单极步进电机。
- PWM控制的恒流驱动。
- 全步、半步(a)、四分之一步分辨率。
- 低导通电阻（典型值0.25Ω）的输出MOSFET。
- 高电压和大电流。
- 待机（低功耗）模式功能。
- 制动模式功能。
- 错误检测反馈信号输出功能（过流/热关断）。
- 错误检测功能（热关断(TSD)、过流(ISD)和欠压(POR)）。
- 内置用于内部电路的VCC稳压器。
- 固定关断时间可通过外部元件进行调整。
