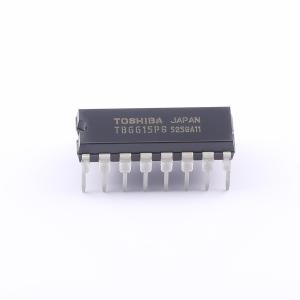

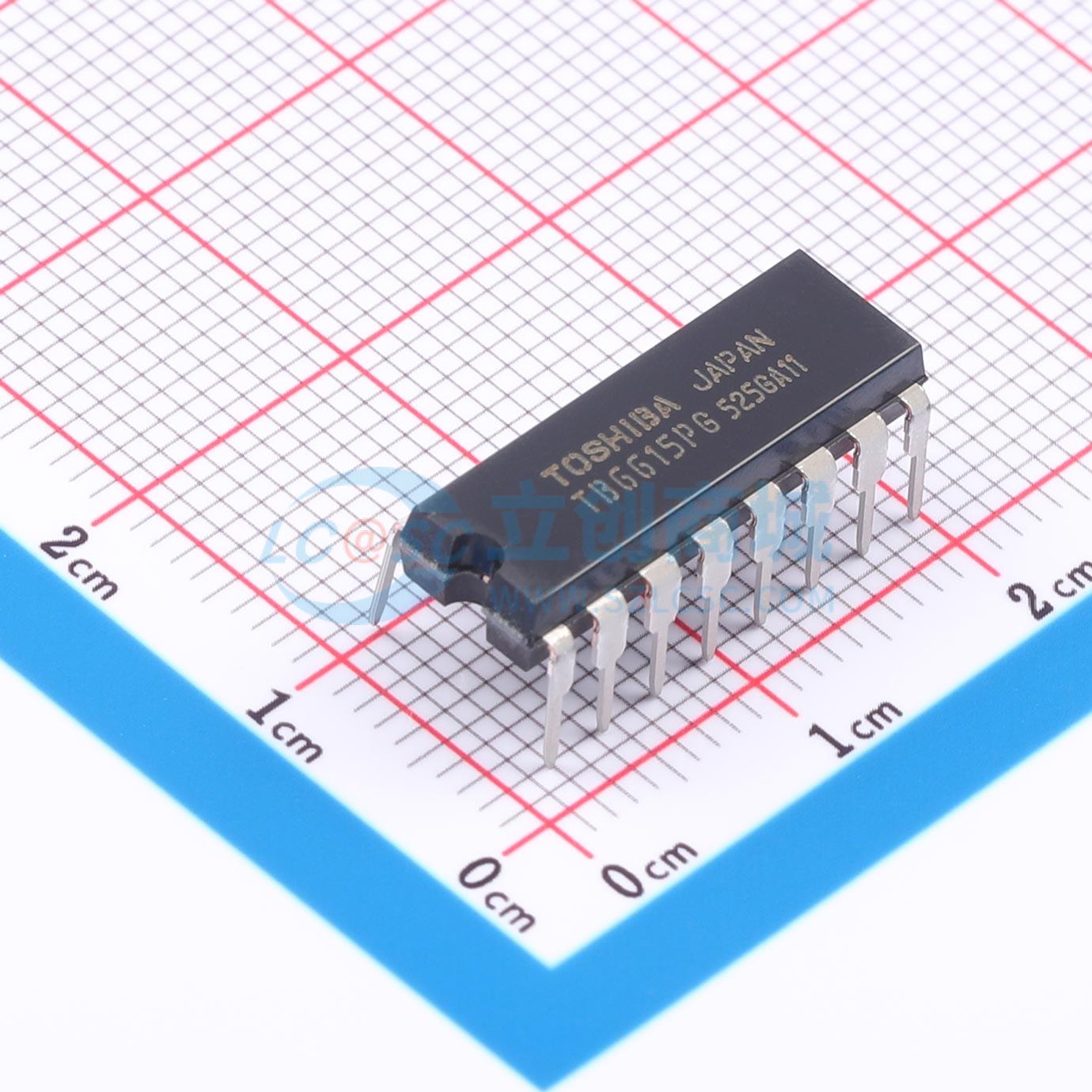

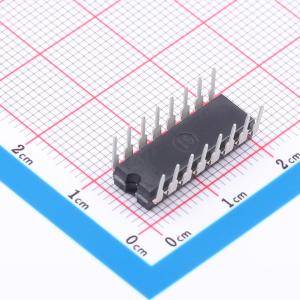

TB6615PG,8
TB6615PG,8
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB6615PG,8
- 商品编号
- C1556991
- 商品封装
- DIP-16
- 包装方式
- 托盘
- 商品毛重
- 6.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.7V~5.5V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 200mA | |
| H桥数量 | - | |
| 驱动类型 | 单极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | - | |
| 集成开关 | - | |
| 导通电阻 | - | |
| 工作温度 | -30℃~+85℃ |
商品概述
TB6615PG是一款带有MOS输出晶体管的步进电机控制器/驱动器。TB6615PG可以在单极模式下驱动两相步进电机，并可通过时钟信号选择正反转方向。它还支持多种励磁模式（1相、2相和1 - 2相）。
商品特性
- 单芯片步进电机控制器/驱动器
- 所有输入均为TTL电平。
- CK1、CK2、CW/CCW和RESET引脚为施密特触发输入。
- 旋转方向控制（顺时针（CW）/逆时针（CCW））：单时钟和双时钟模式
- 输出使能和初始状态检测功能
- 高输出耐压：VCE (SUS) Δ_φ = 28 V（最小值）
- 高输出电流：IoUT_φ = 400 mA（最大值）
- 封装：DIP - 16
- 每个输出端都设有过压保护电路。（当输出电压达到30 V（典型值）或更高时启动。）
